Detail

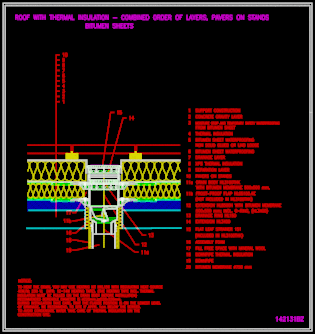

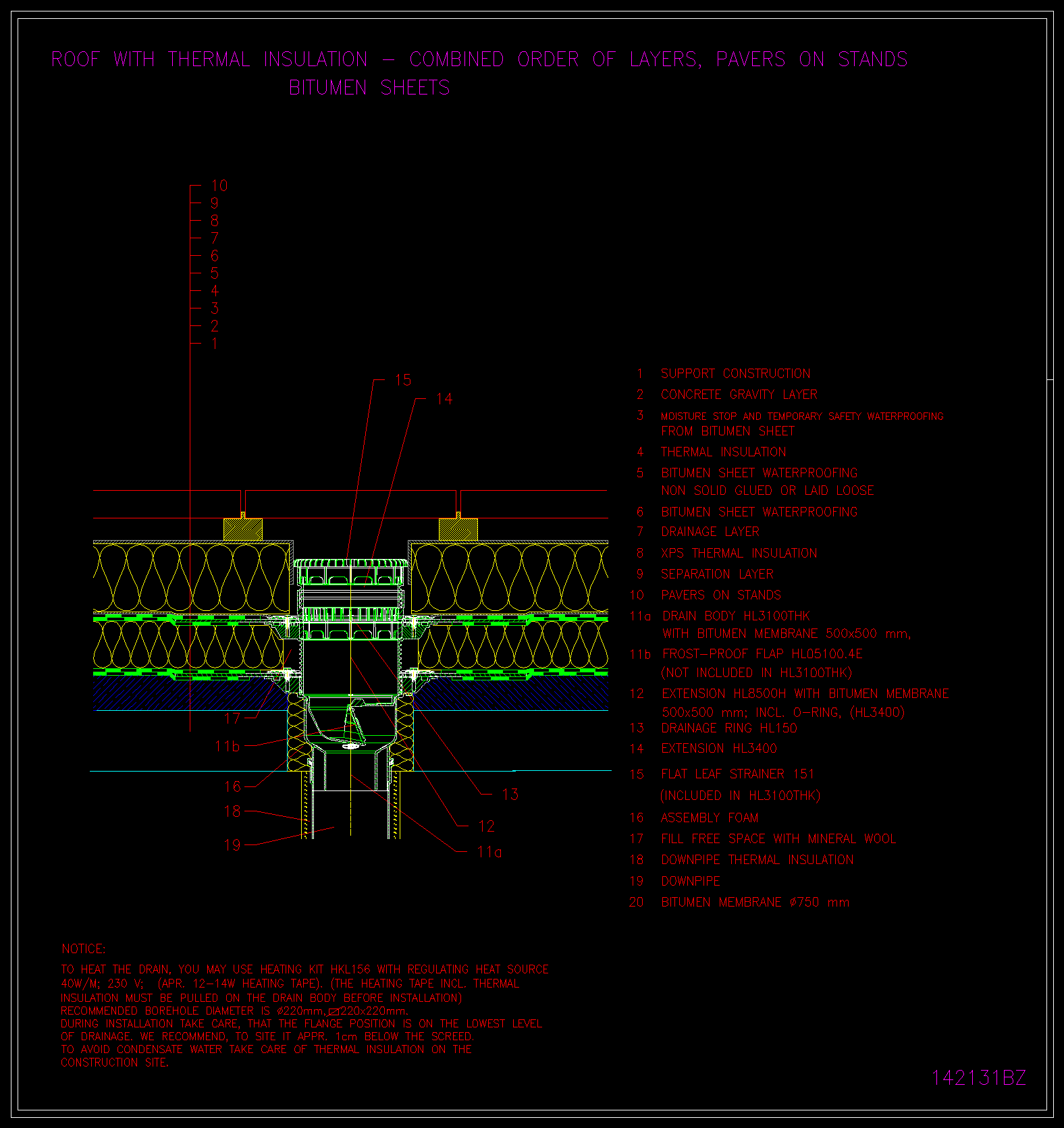

výkres 142131bz

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100THK

HL8500H

HL150

HL3400

HL191

HL05100.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o kombinovaném pořadí vrstevProvozníTerasyDlažba na podložkyHydroizolace z asfaltových pásůKompaktní střecha v kombinovaném pořadí vrstevstřechy do 65m2
