Çizim


BüyütDXFPDF

Detail

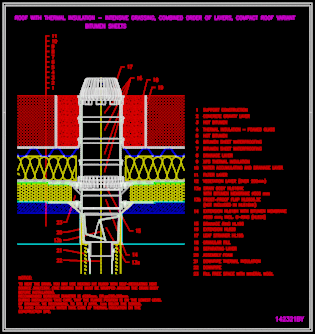

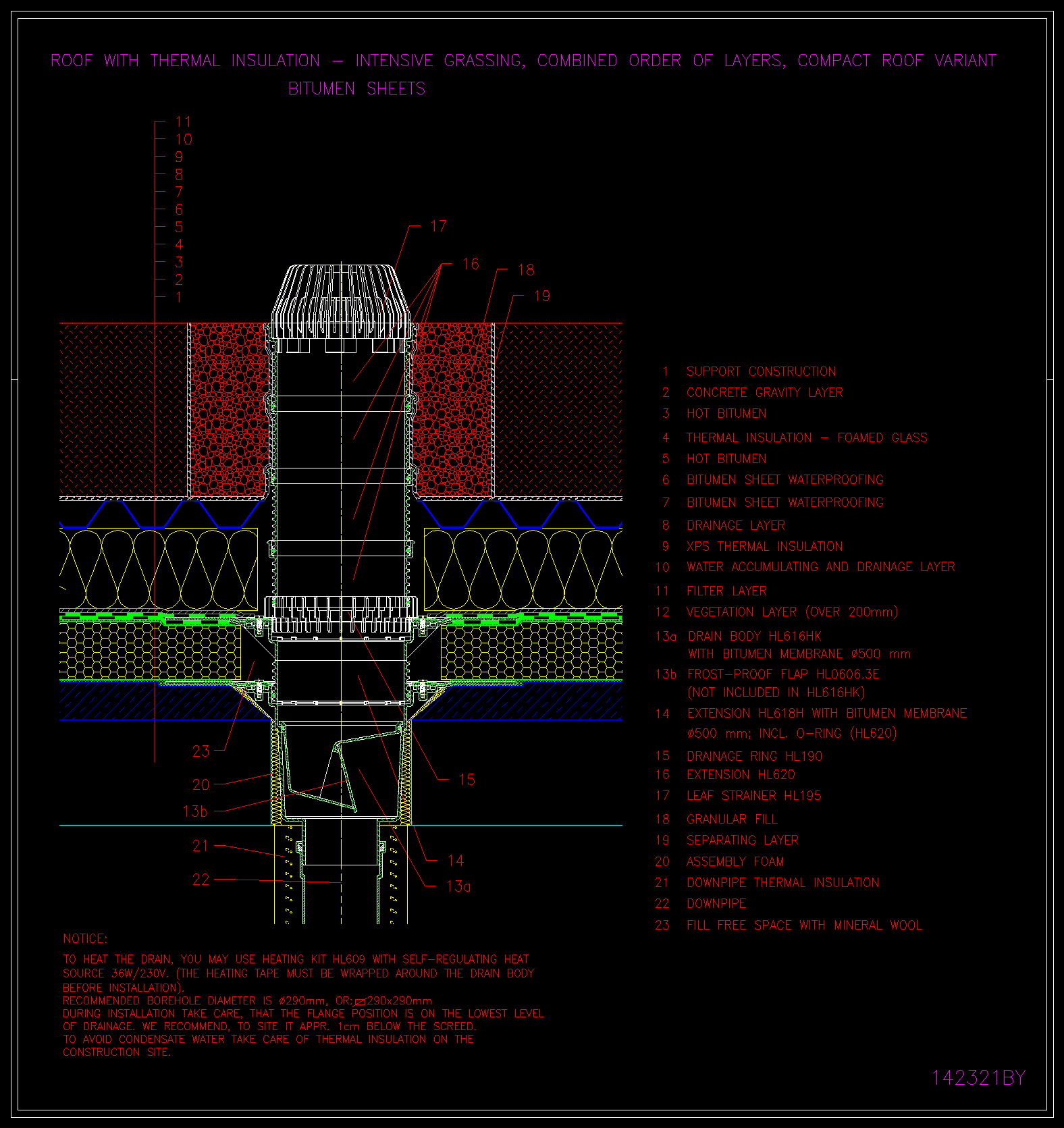

Çizim 142321by

Çatı yapının kesimi

· 200 mm üzeri bitki tabakası
· Filtre katmanı
· Geri tutma katmanı
· Drenaj katmanı
· Isı yalıtımı
· Su yalıtımı
· Düz çatı kurallarına uygun bitüm folyosu
· Isı yalıtımı
· Cam köpüğü
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL616KH

HL618H

HL190

HL620

HL195

HL0606.3E

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
