Provozní střechy (vtoky se zápachovou klapkou)

střechy do 25m²

střechy do 65m²

střechy od 65m²

Detail

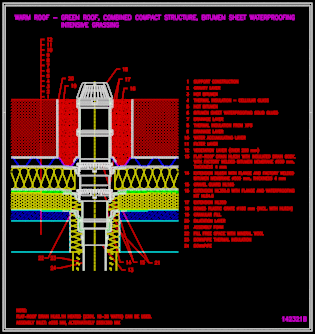

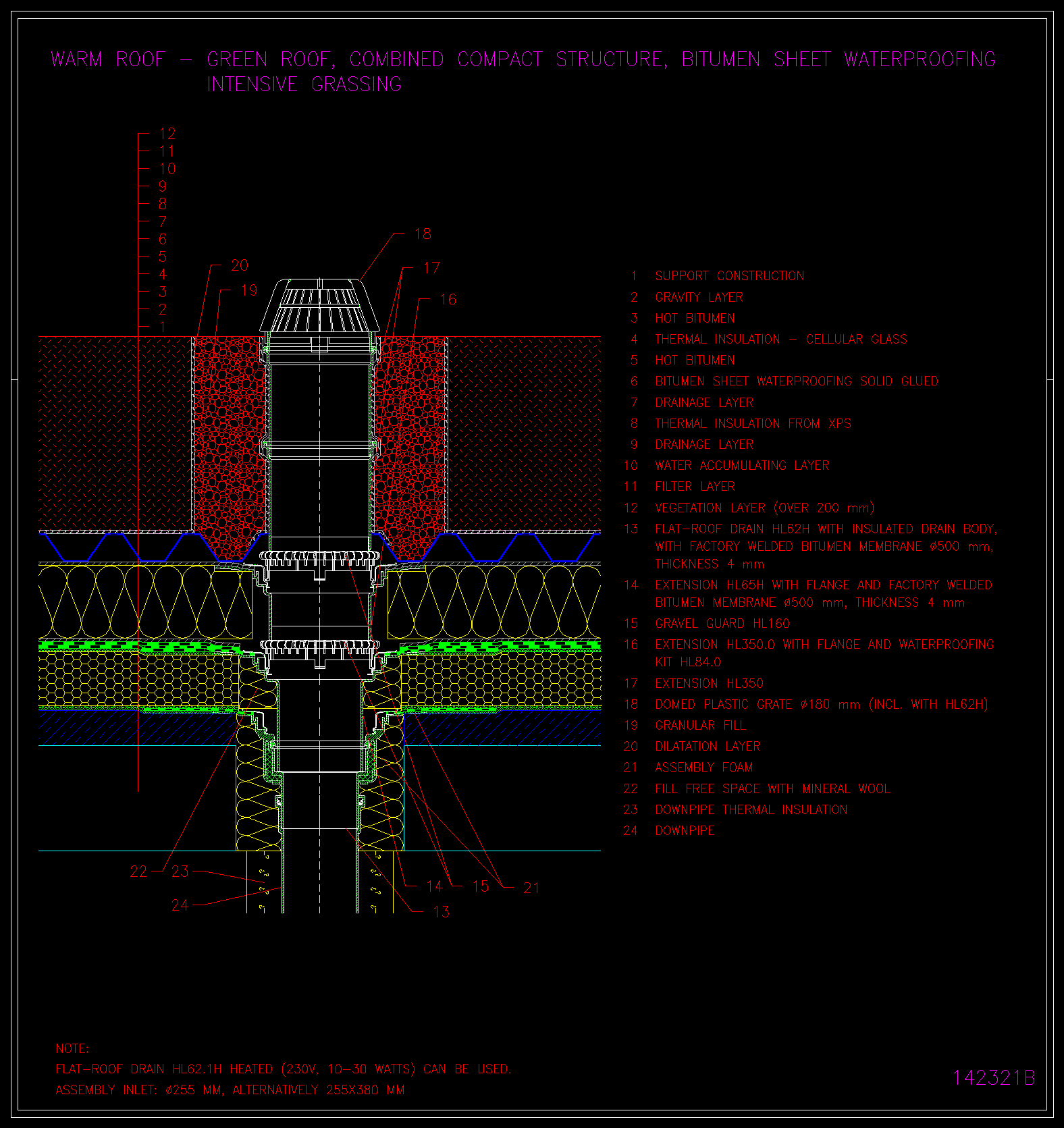

výkres 142321b

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace
· hydroizolace
· asfaltový pás plnoplošně nalepen
· tepelná izolace
· pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)
