Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Terasy → Dlažba na podložkách → Hydroizolace z asfaltových pásů → nekotvená drenážní vrstva → střechy od 65m2

výkres


ZvětšitDXFPDF

Detail

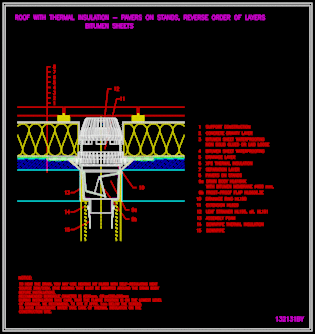

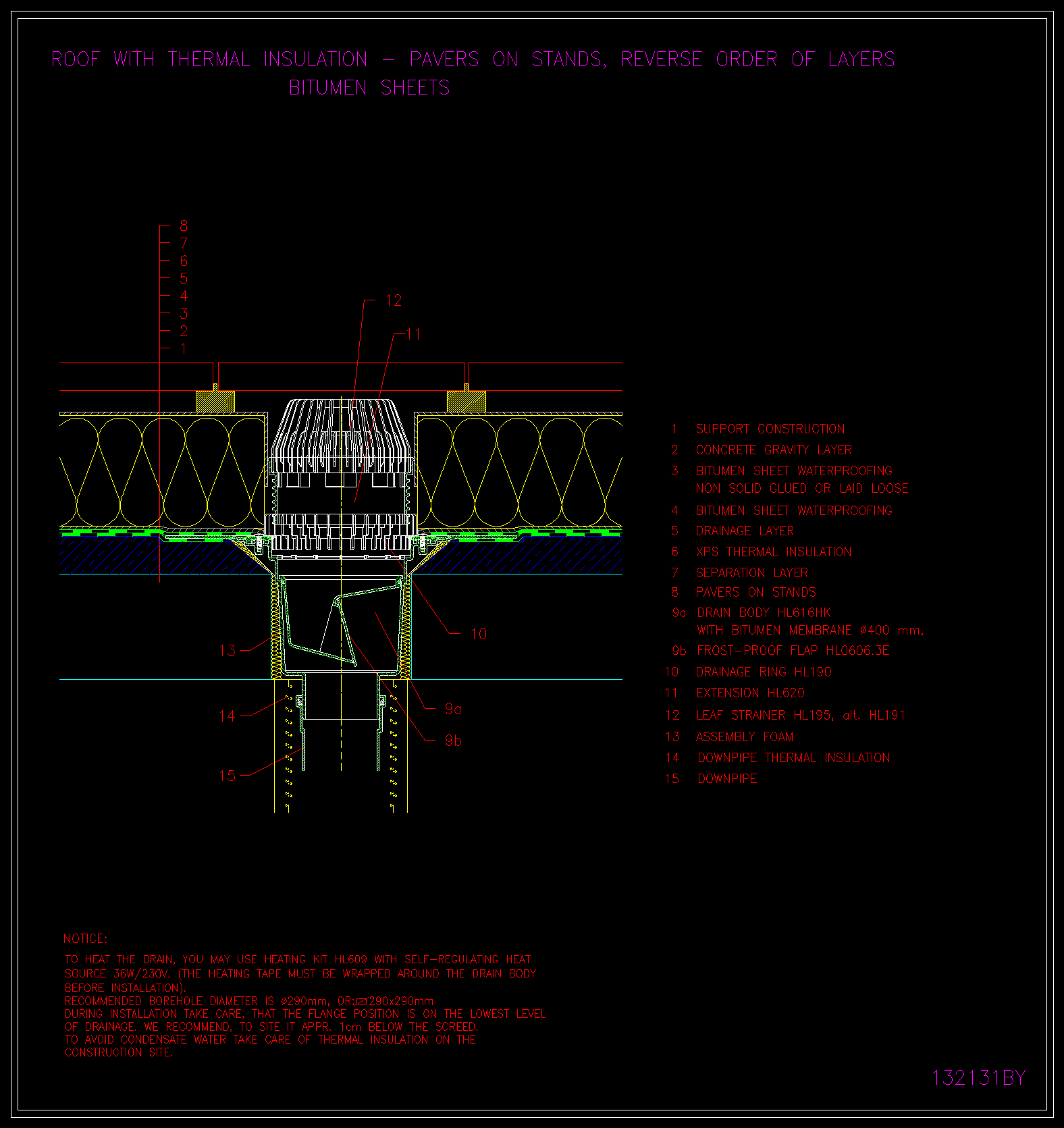

výkres 132131by

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616KH

HL190

HL620

HL195

HL0606.3E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
