Provozní střechy (vtoky se zápachovou klapkou)


Detail

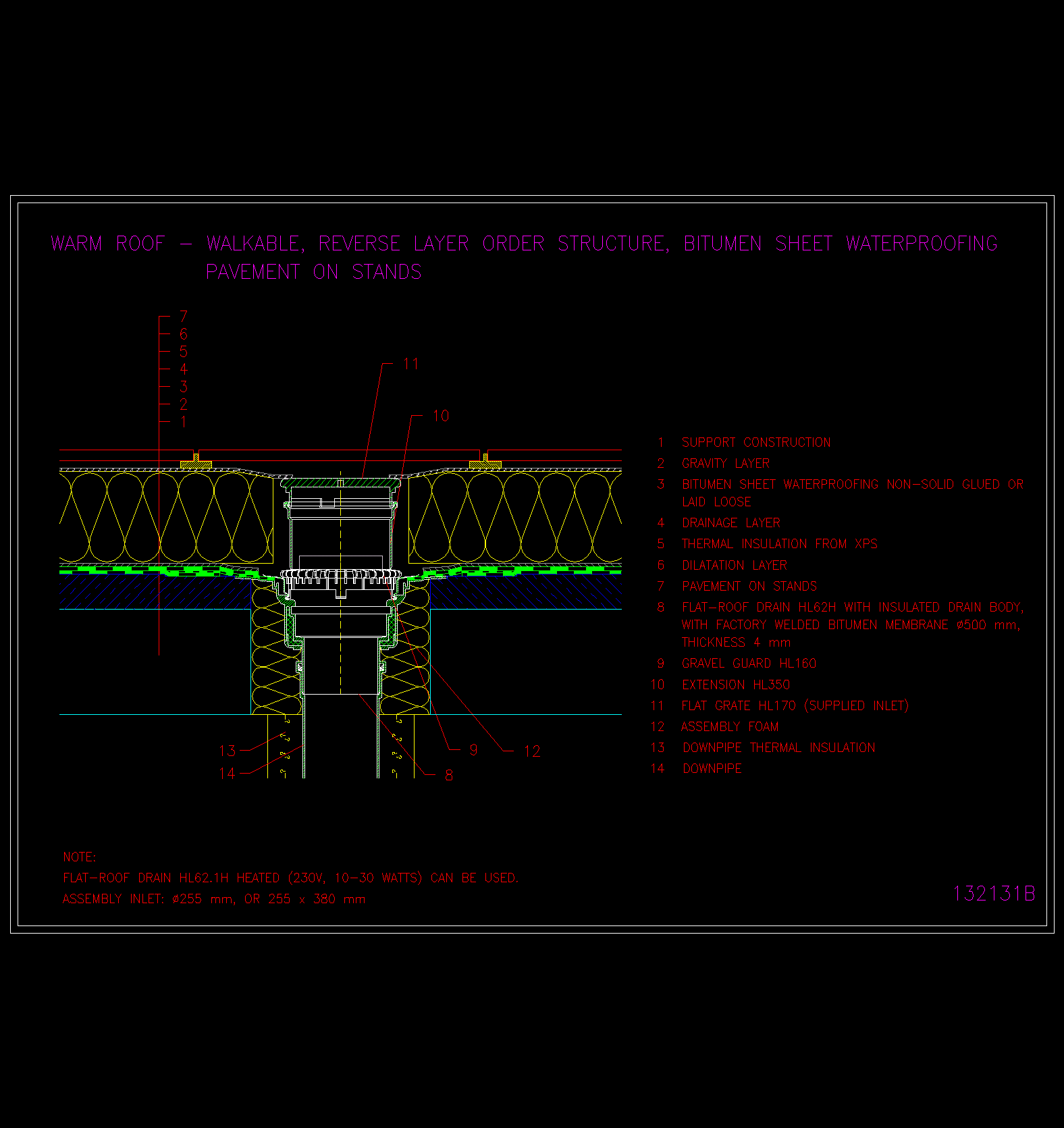

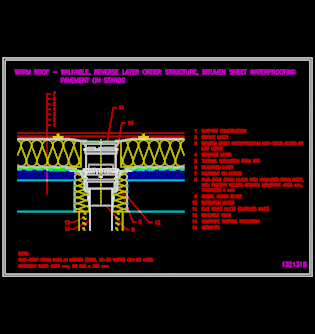

výkres 132131b

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL161

HL350

HL170

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
