Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Provozní → Parkoviště → Klasická skladba → Hydroizolace z asfaltových pásů → střechy do 25m2

výkres


ZvětšitDXFPDF

Detail

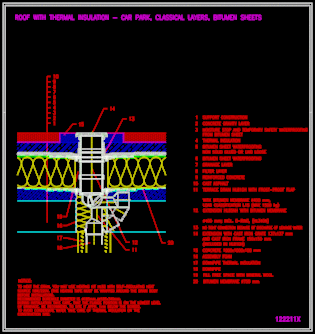

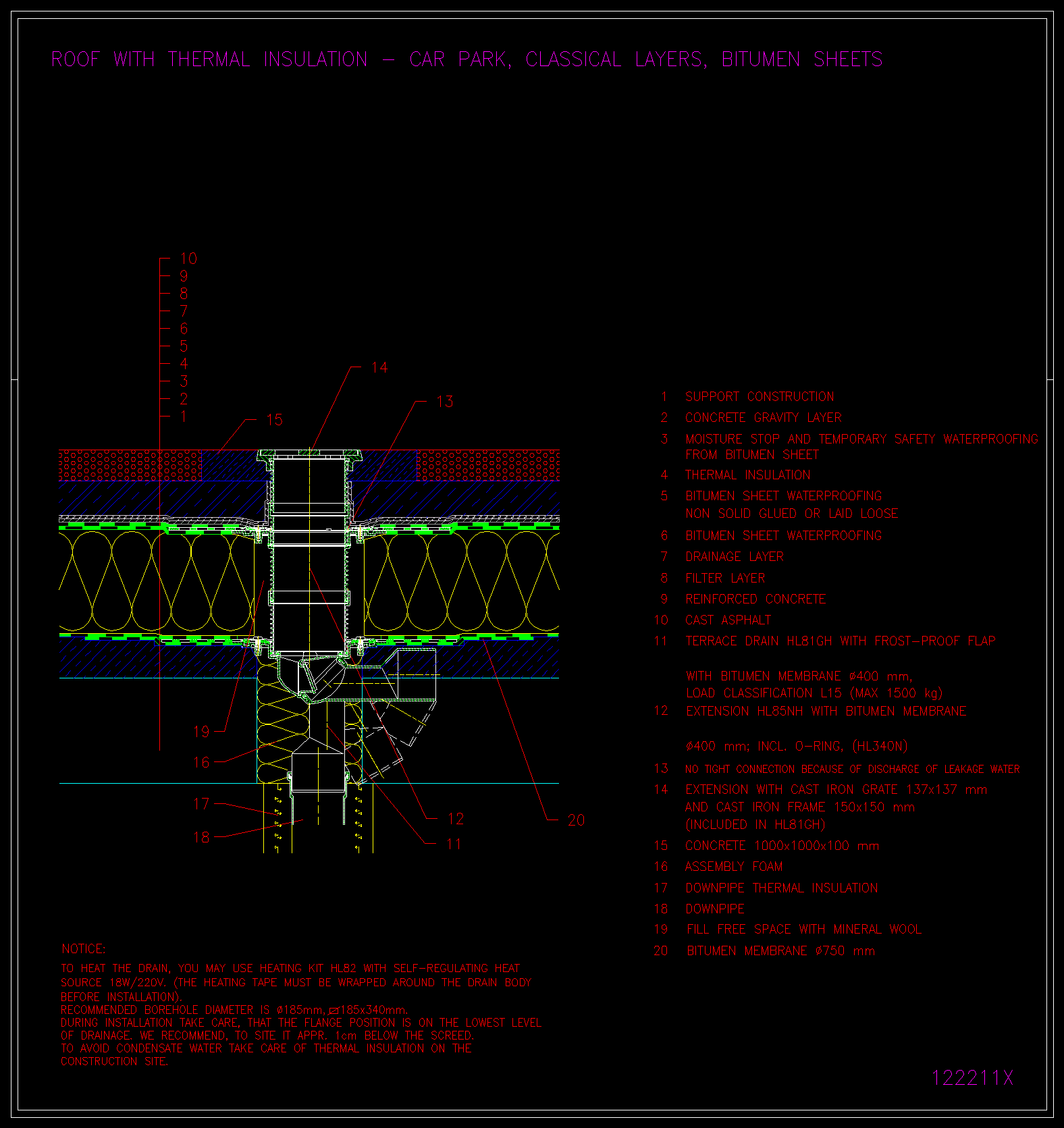

výkres 122211x

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· dilatační vrstva
· hydroizolace asfaltový pás
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL81GH

HL85NH

HL340N

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
