Içindekiler → Tek katmanlı düz çatılar → Isı yalıtımlı kombine çatı → Yürülemez → Alt yapı - Beton → Su yalıtımı - Bitüm folyosu → Kompakt yapı

Çizim


BüyütDXFPDF

Detail

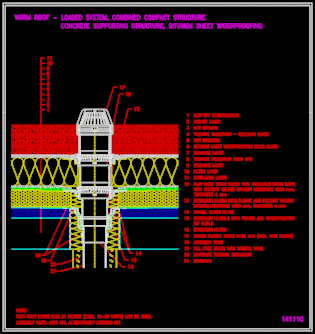

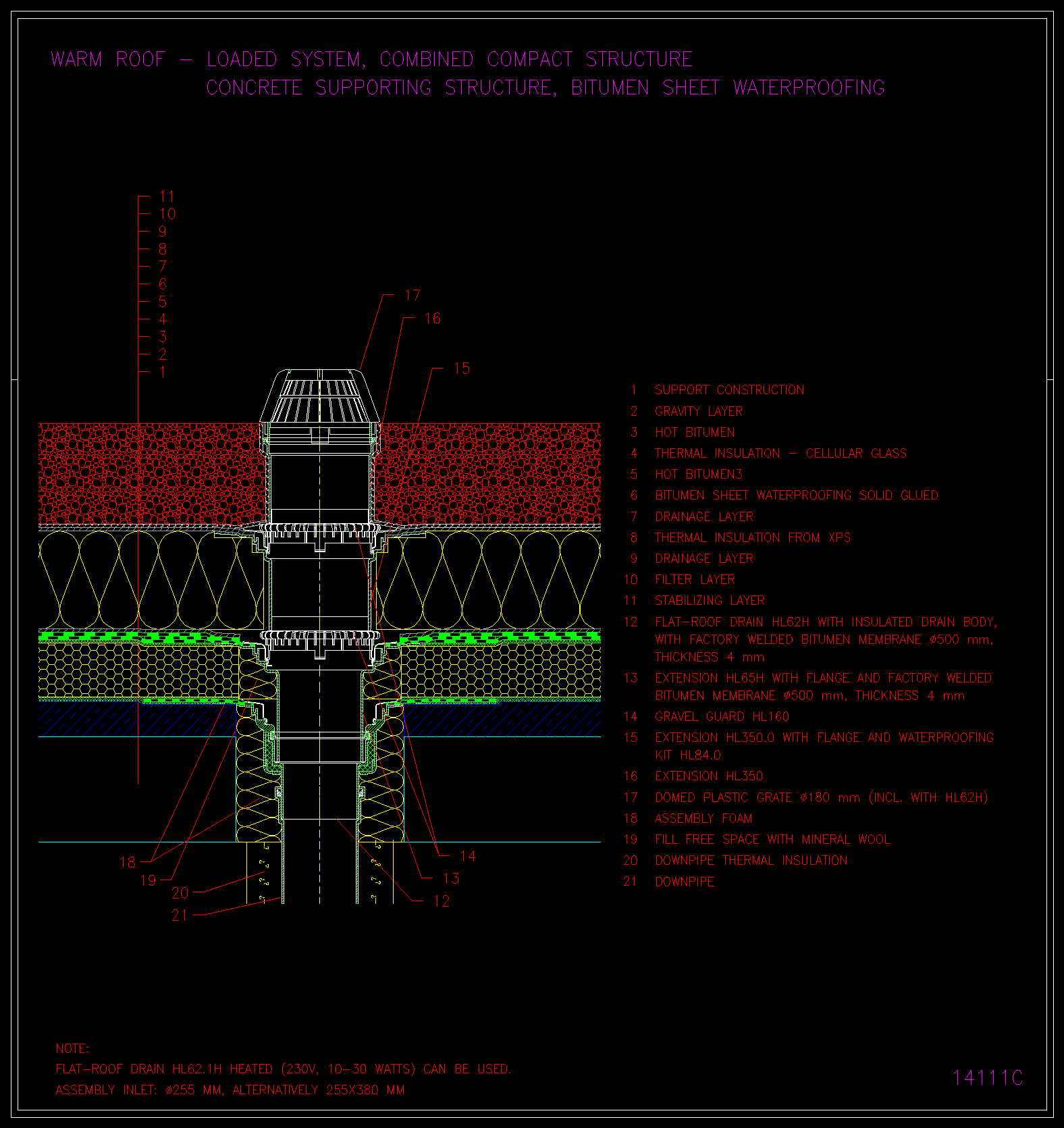

Çizim 14111c

Çatı yapının kesimi

· Stabilizasyon katmanı
· Filtre katmanı
· Drenaj katmanı
· Isı yalıtımı XPS
· Drenaj katmanı
· Su yalıtımı - Düz çatı kurallarına uygun bitüm folyosu
· Cam köpük ısı yalıtımı
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL62H

HL65H

HL160

HL350

HL350.0

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
