Provozní střechy (vtoky se zápachovou klapkou)


Detail

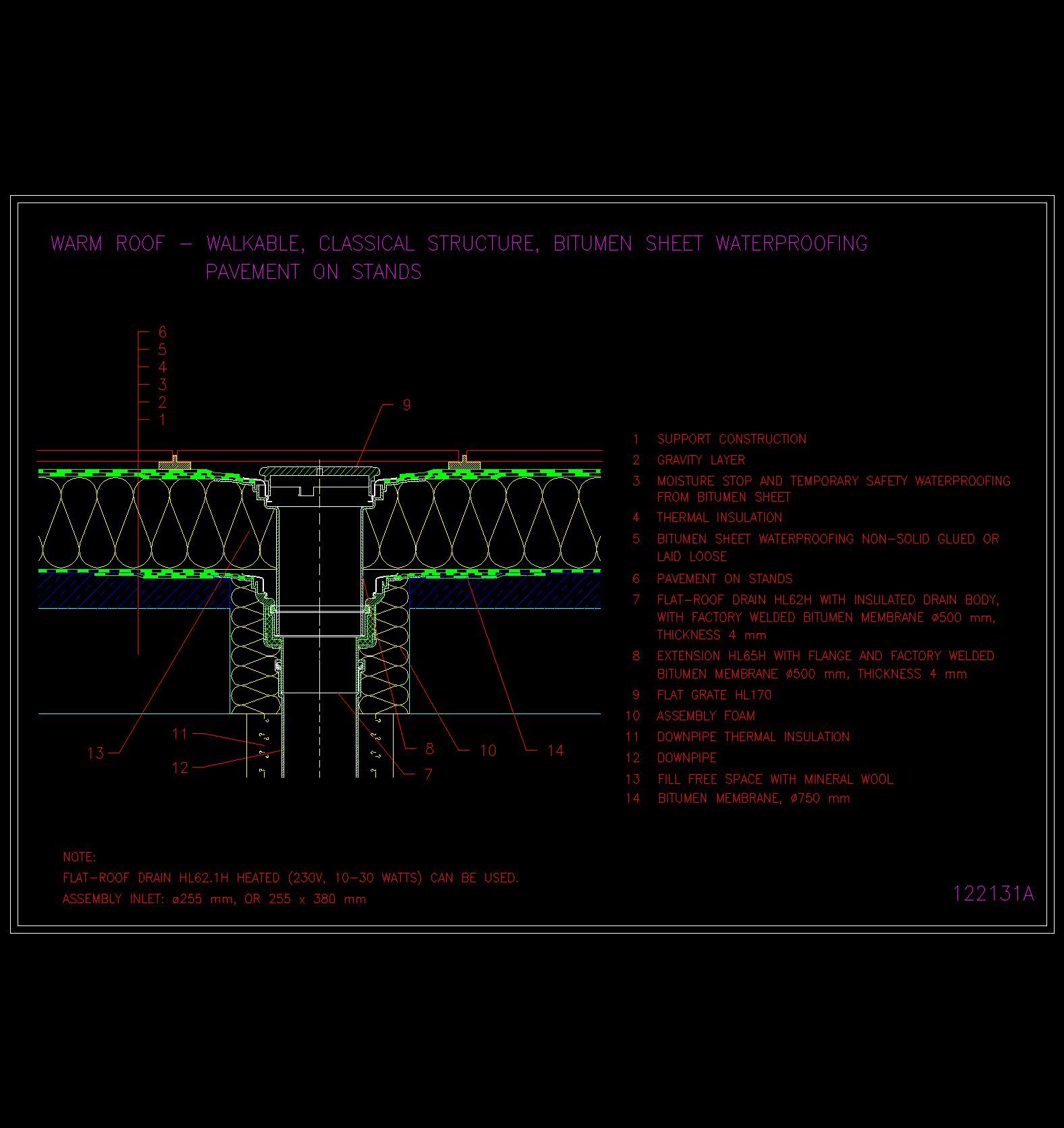

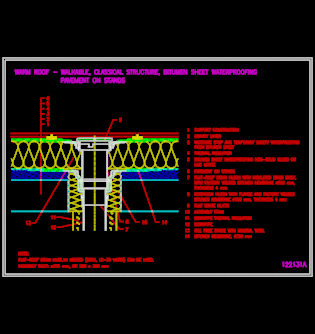

výkres 122131a

řez vrstvou

· dlažba na podložkách
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace o potřebné únosnosti vůči bodovému zatížení
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL170

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
