výkres


ZvětšitDXFPDF

Detail

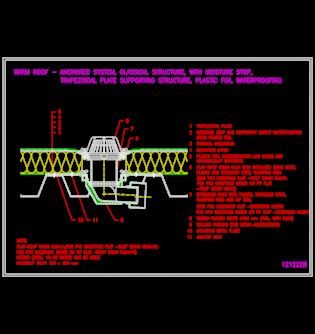

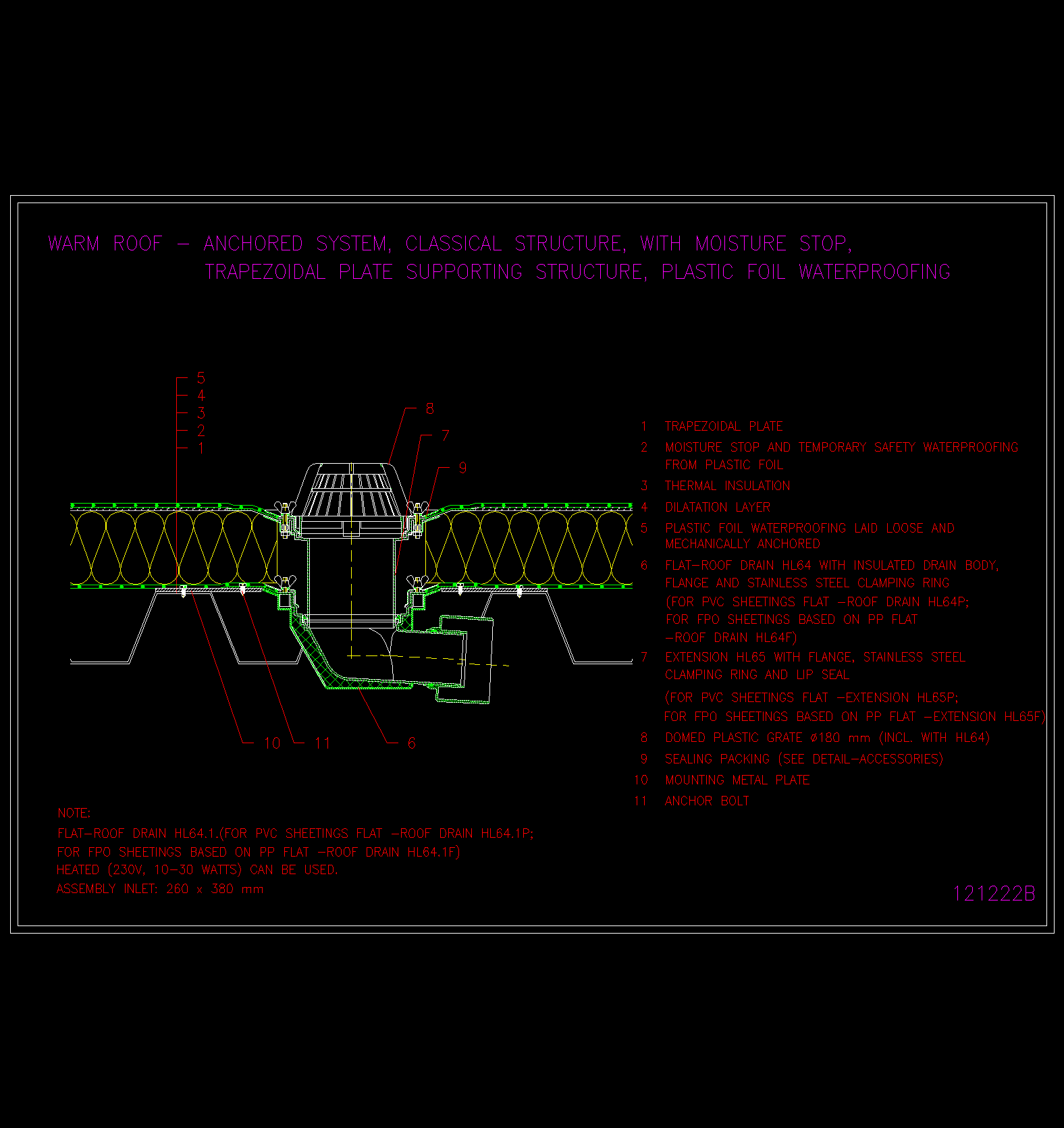

výkres 121222b

řez vrstvou

· hydroizolace plastová fólie
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· trapézový plech

Doporučované výrobky

HL64

HL64P

HL65

HL65P

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevNepochůznéPodklad souvrství střešního pláště - trapézový plechHydroizolace z umělohmotných fóliíKotvený systémVarianta s parozábranou
