Обзор → Однослойные плоские кровли → инверсионная кровля с теплоизоляцией → эксплуатируемая (пешеходная) → Террасы → тротуарная плитка на цементном растворе → гидроизоляция на основе битума → закрепленный дренажный слой (HL350.1) → для кровли площадью от 65 м2

Рисунок


УвеличитьDXFPDF

Detail

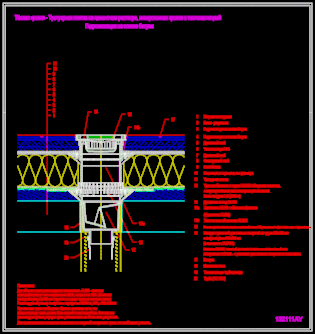

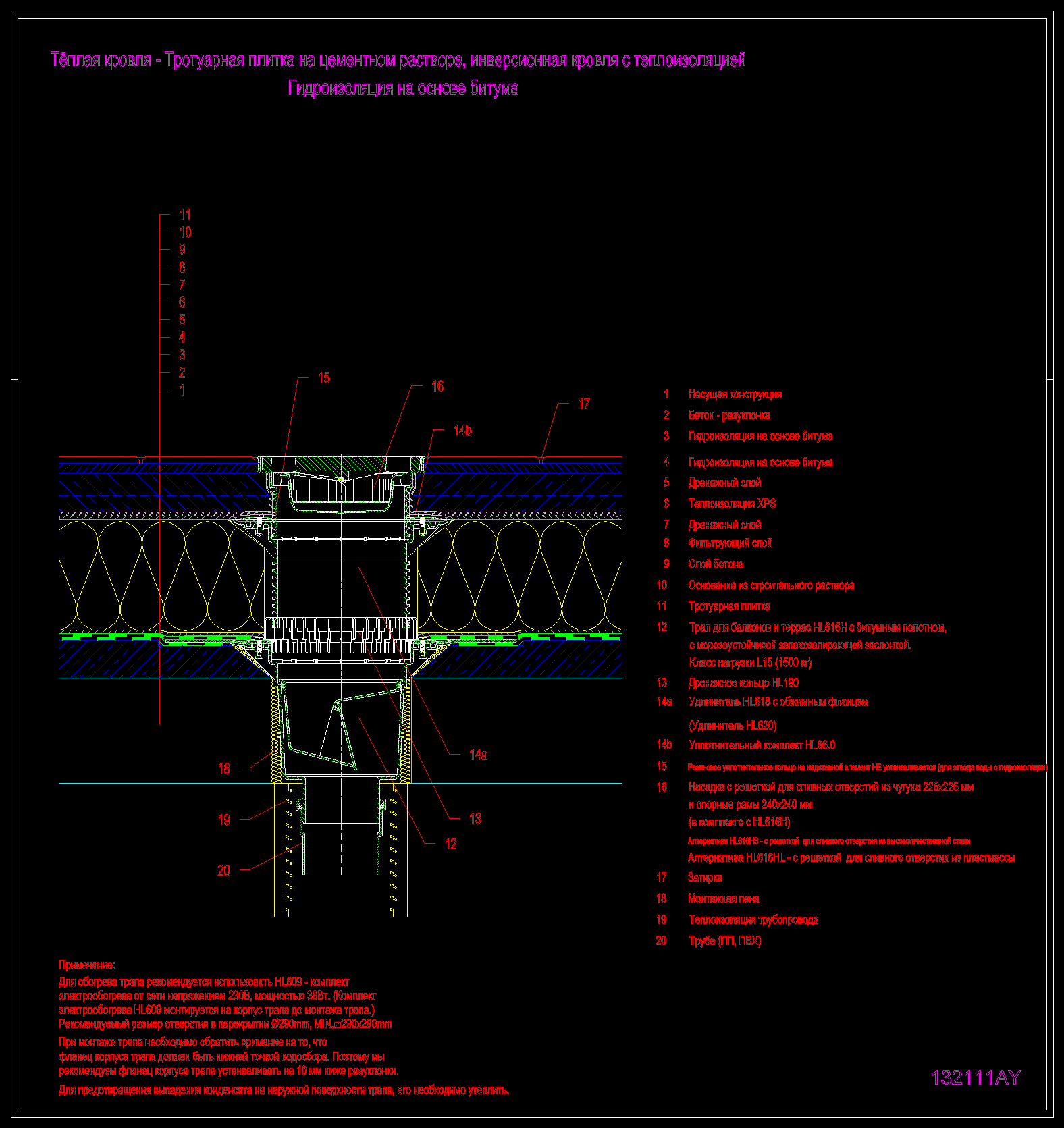

Рисунок 132111ay

разрез кровельного пирога

· тротуарная плитка
· основание из строительного раствора
· слой бетона
· фильтрующий слой
· дренажный слой
· теплоизоляция XPS
· дренажный слой
· гидроизоляция на основе битума
· дилатационный слой
· бетон (разуклонка или потолочная конструкция)

HL616H

HL618

HL86.0

HL190

HL620
