Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Provozní → Terasy → Dlažba do podsypu → Hydroizolace z asfaltových pásů → Varianta kompaktní střechy → střechy od 65m2

výkres


ZvětšitDXFPDF

Detail

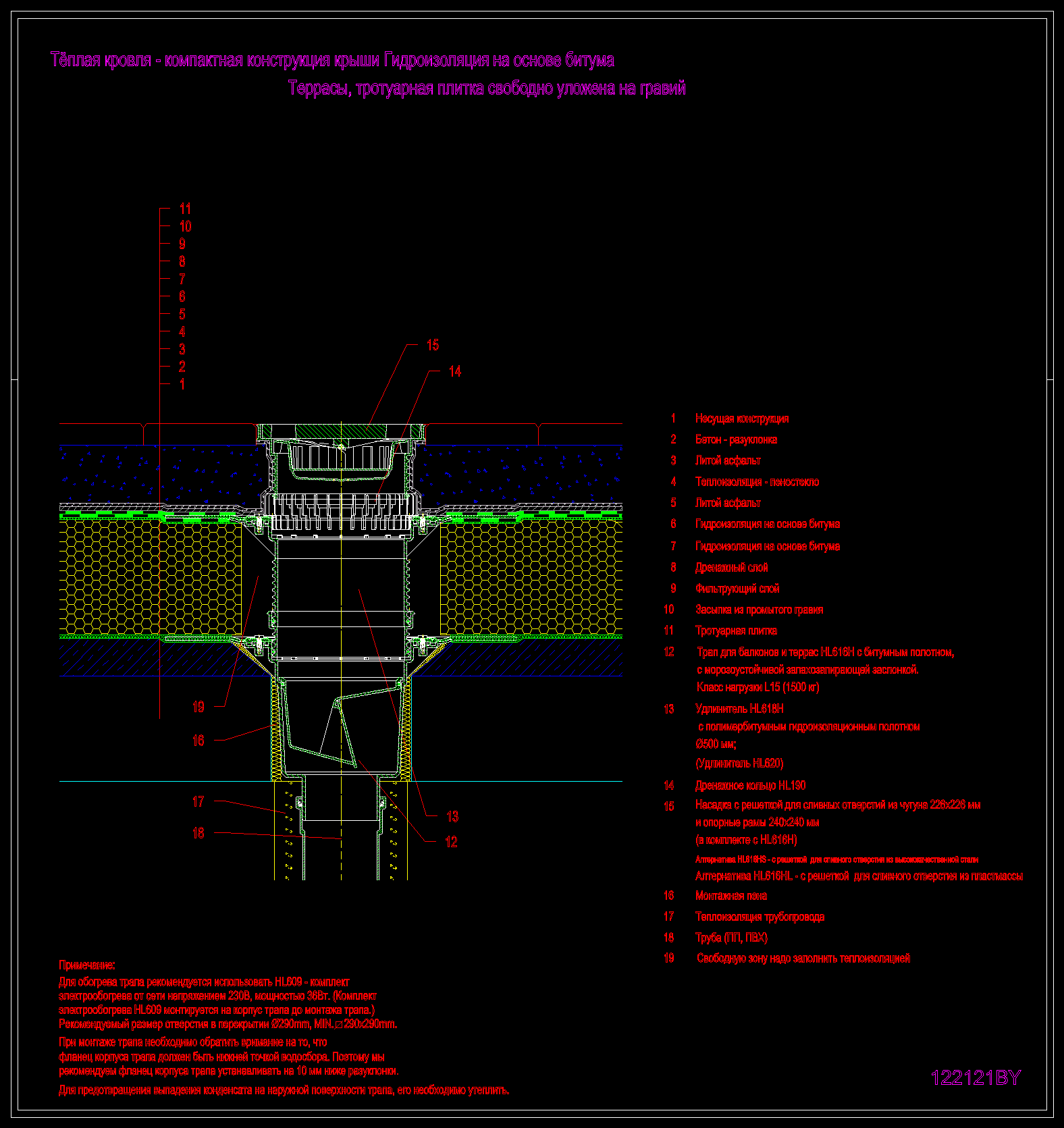

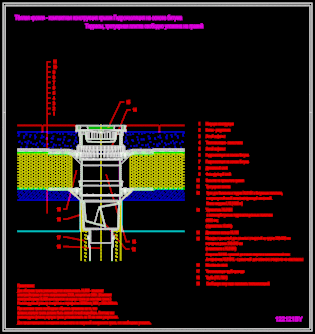

výkres 122121by

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

HL618H

HL190

HL620

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
