výkres


ZvětšitDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


Detail

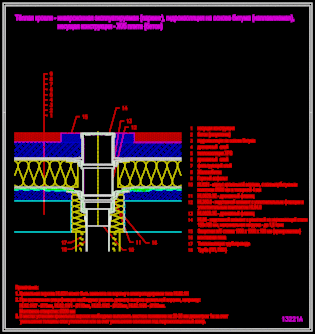

výkres 13221a

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL350.0

HL160

HL66

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
