výkres


ZvětšitDXFPDF

Detail

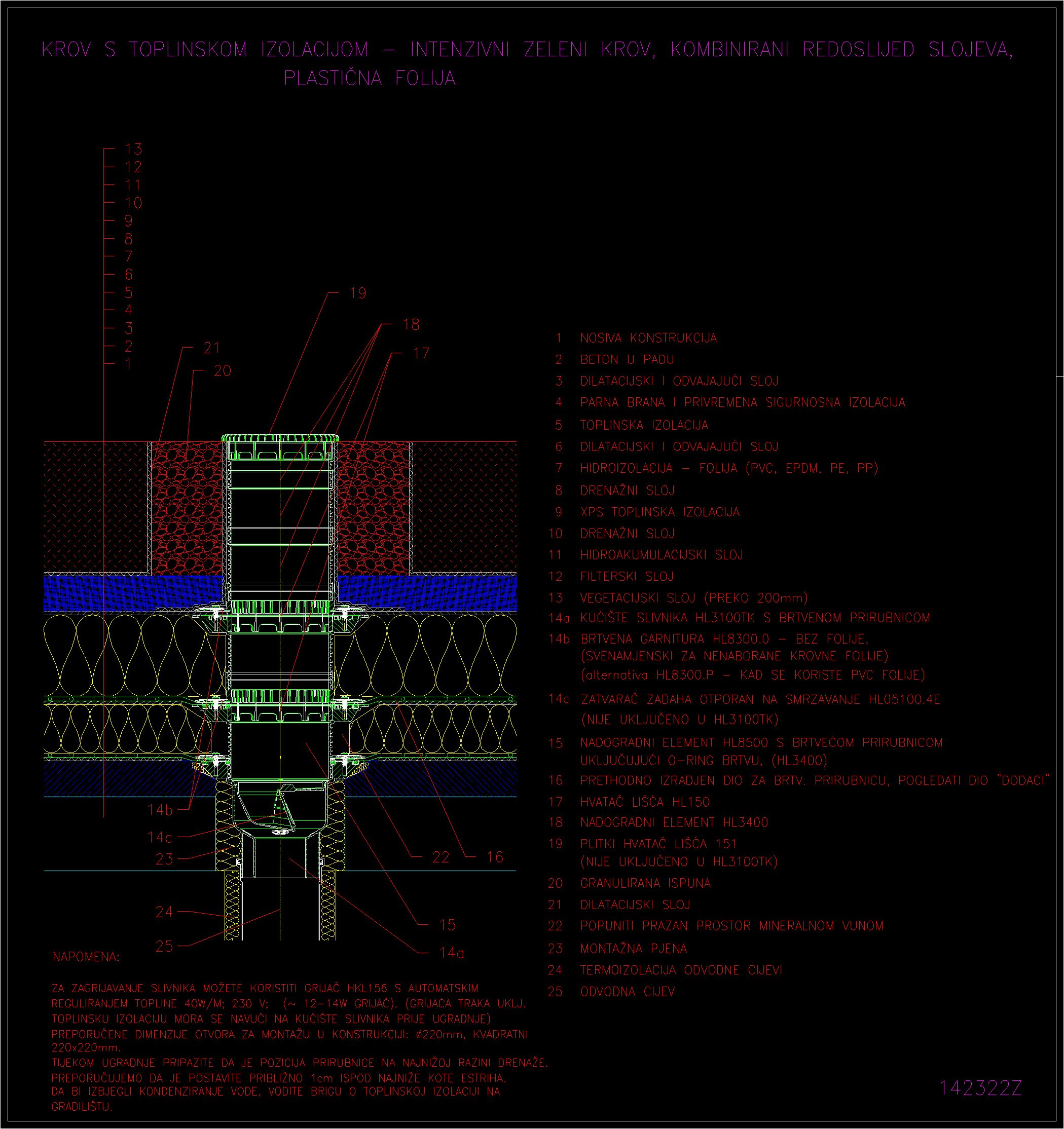

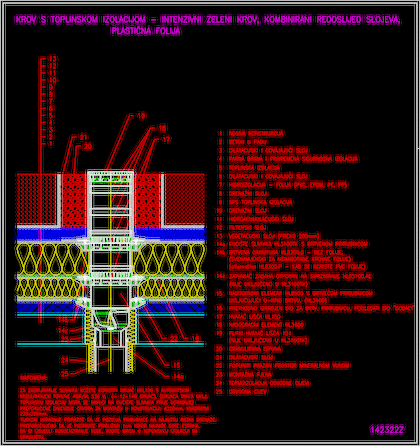

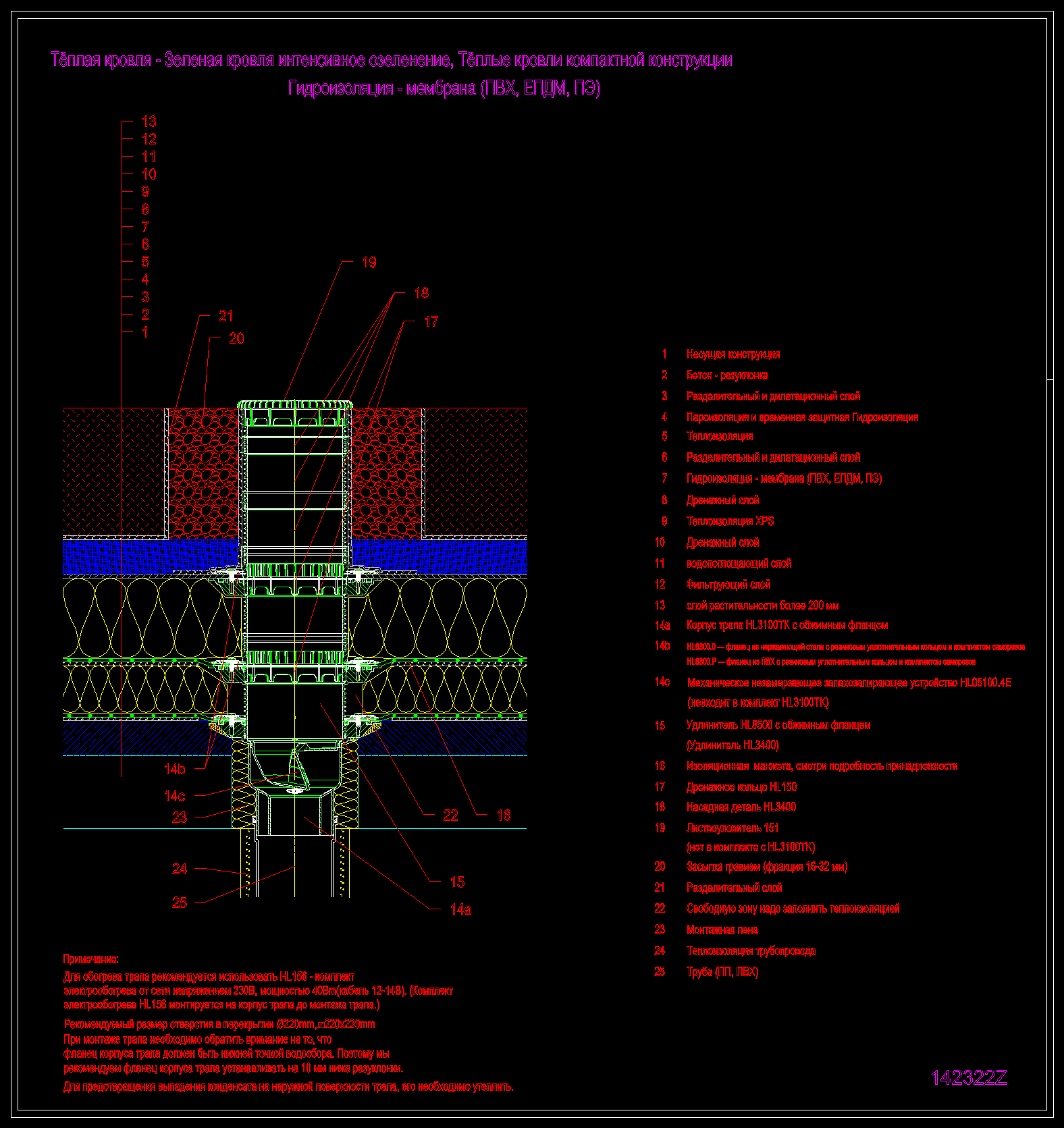

výkres 142322z

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položena
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100TK

HL8500

HL8300.0

HL8300.P

HL150

HL3400

HL151

HL05100.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
