Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Terasy → Dlažba do podsypu → Hydroizolace z umělohmotných fólií → kotvená drenážní vrstva(HL350.1) → střechy do 65m2

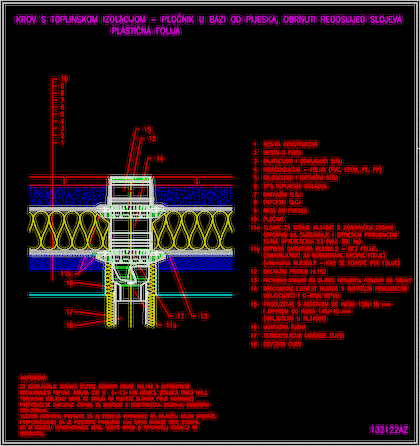

výkres


ZvětšitDXFPDF

Detail

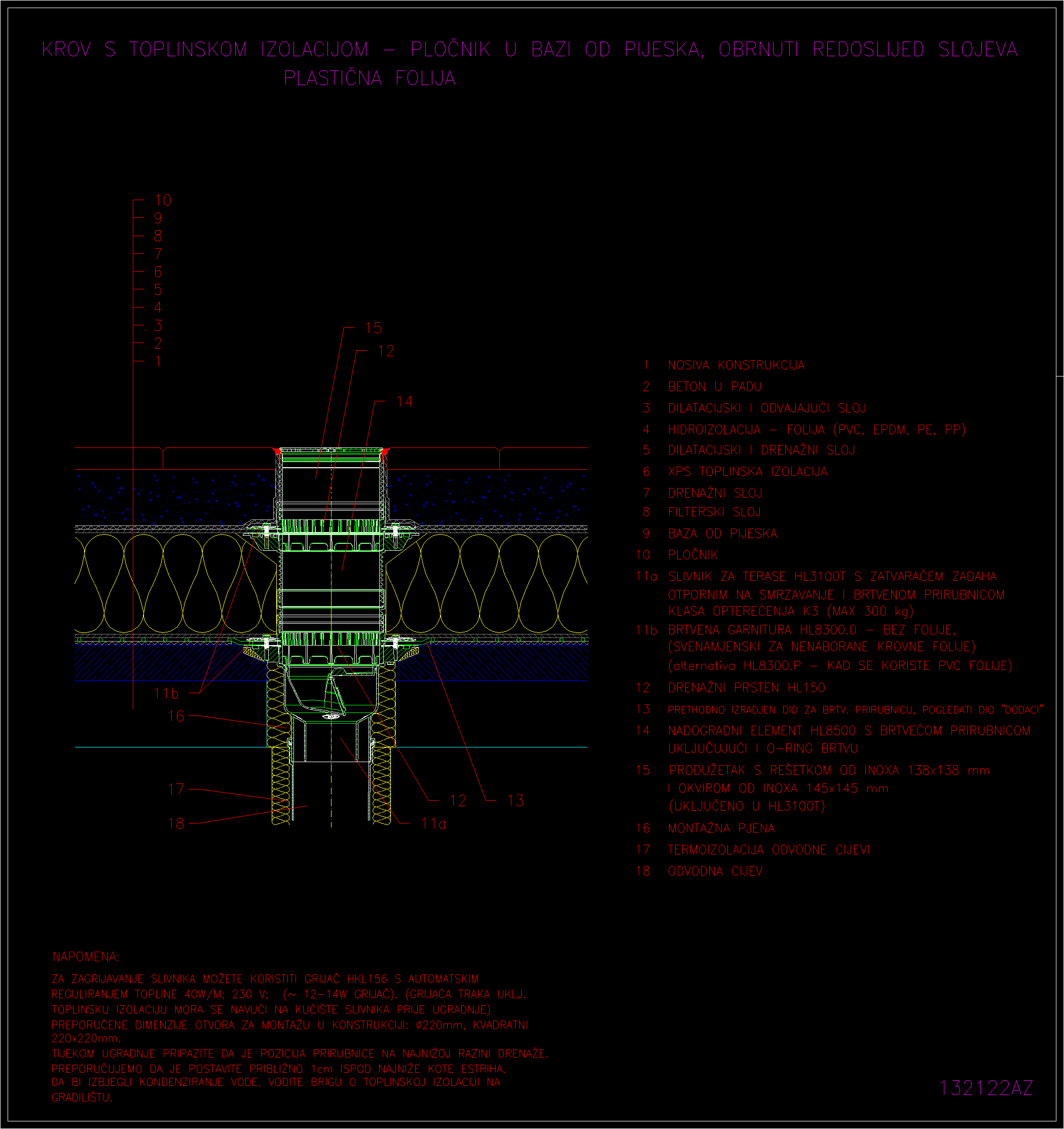

výkres 132122az

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100T

HL8500

HL8300.0

HL8300.P

HL150

HL3400

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
