Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Provozní → Terasy → Dlažba do betonu → Hydroizolace z asfaltových pásů → Varianta klasického složení střešního pláště → střechy od 65m2

výkres


ZvětšitDXFPDF

Detail

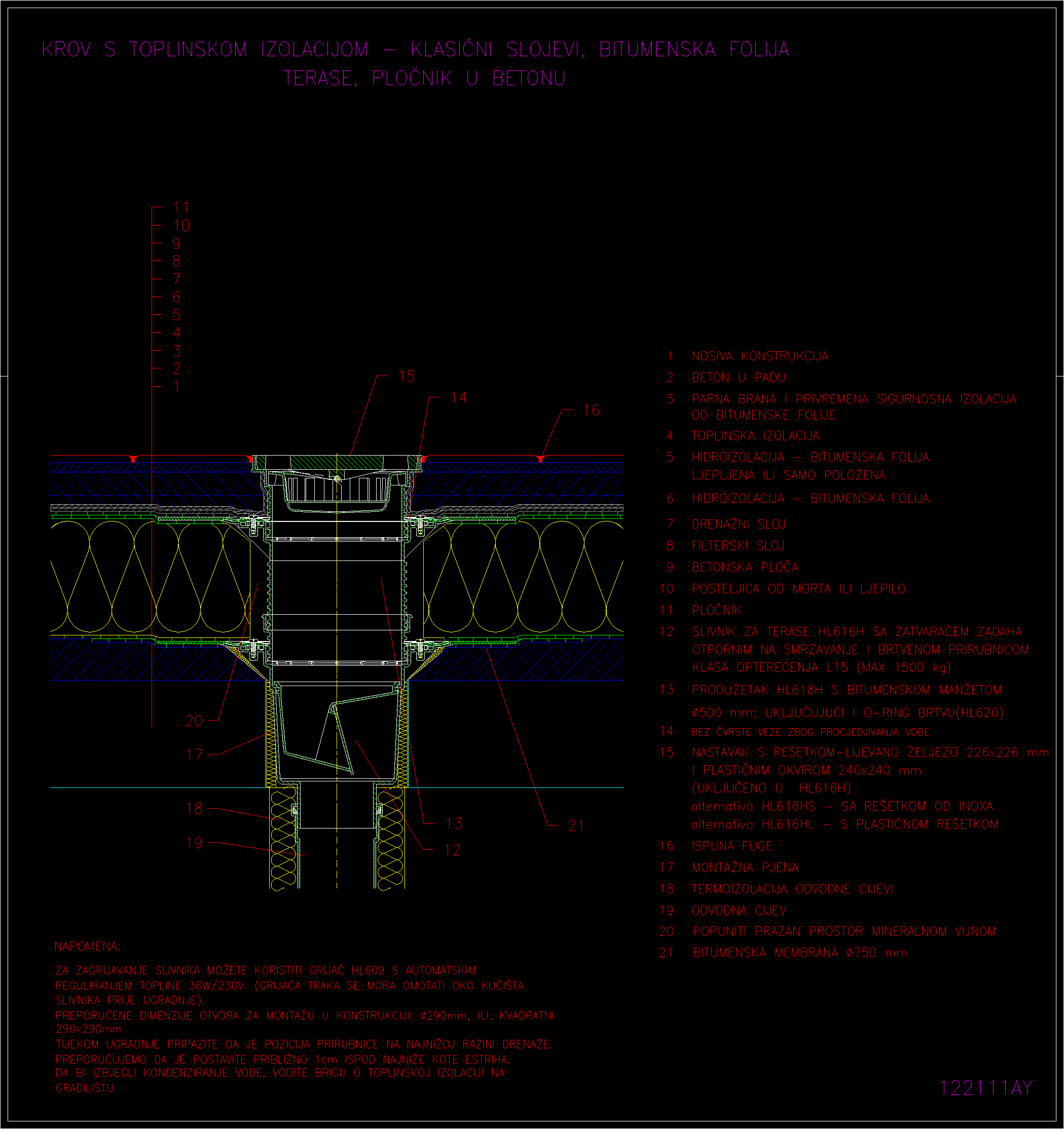

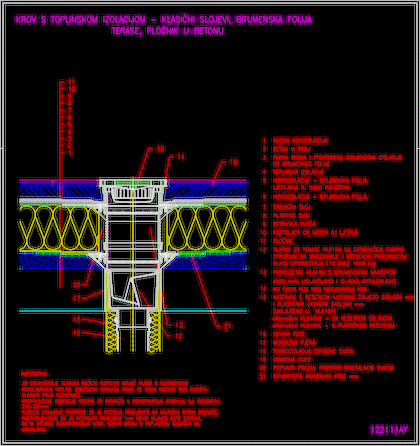

výkres 122111ay

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

HL618H

HL620

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
