Detail

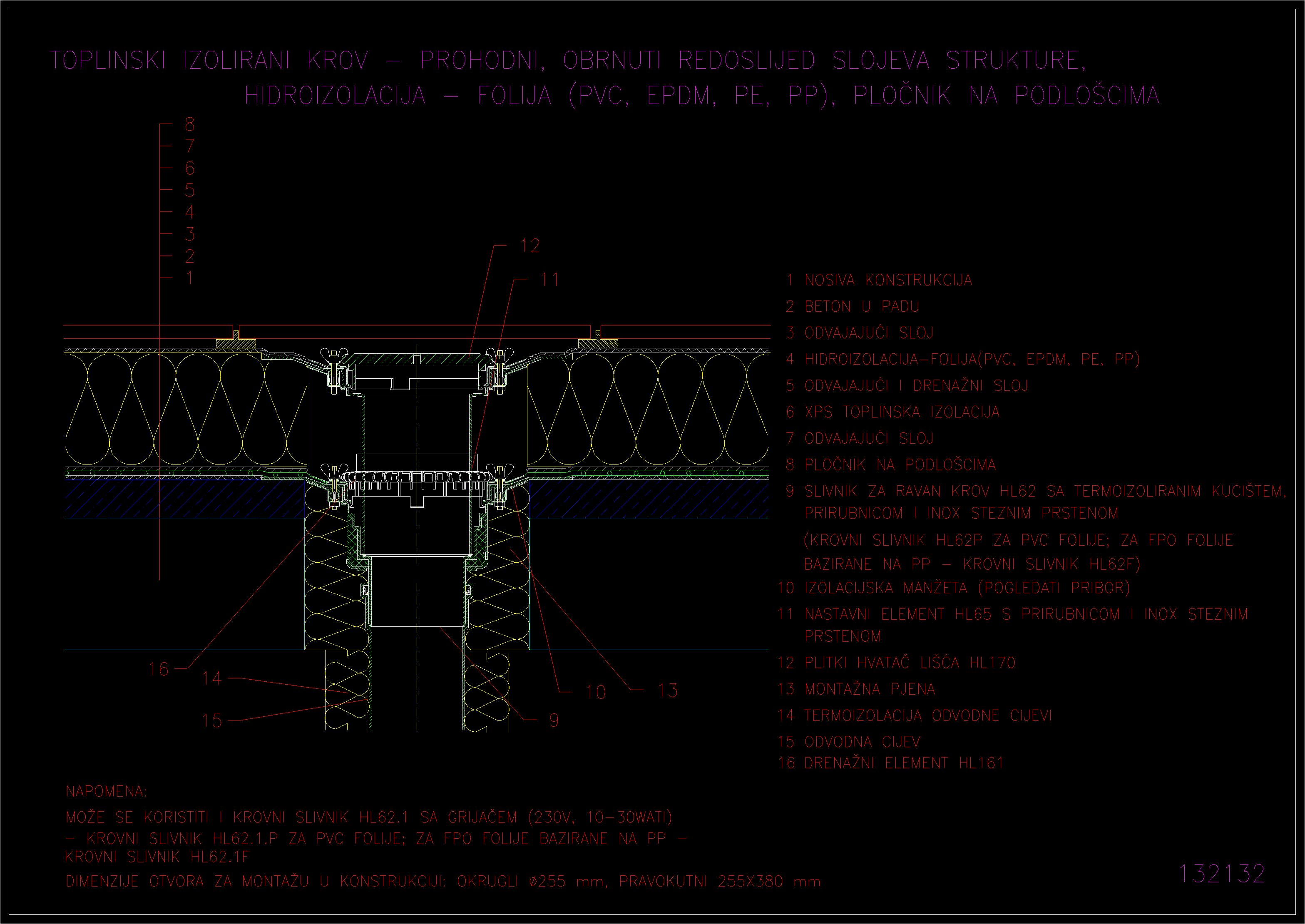

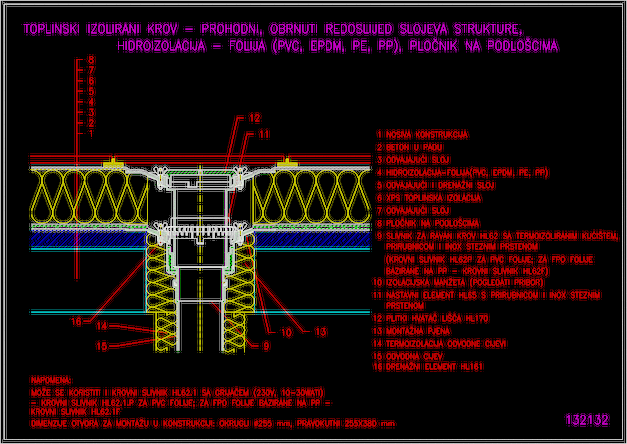

výkres 132132

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL65

HL161

HL170

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
