Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Nepochůzné → Podklad souvrství střešního pláště - trapézový plech → Hydroizolace z umělohmotných fólií → Zatěžovaný systém → Varianta s parozábranou → Varianta s parozábranou (TI >160mm)

výkres


ZvětšitDXFPDF

Detail

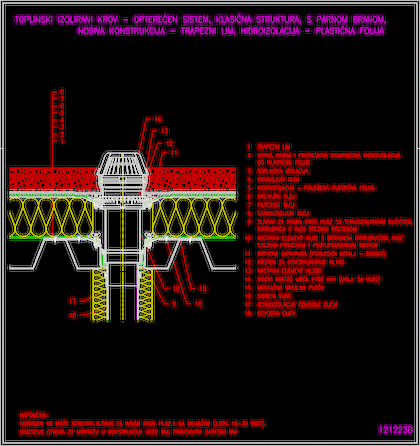

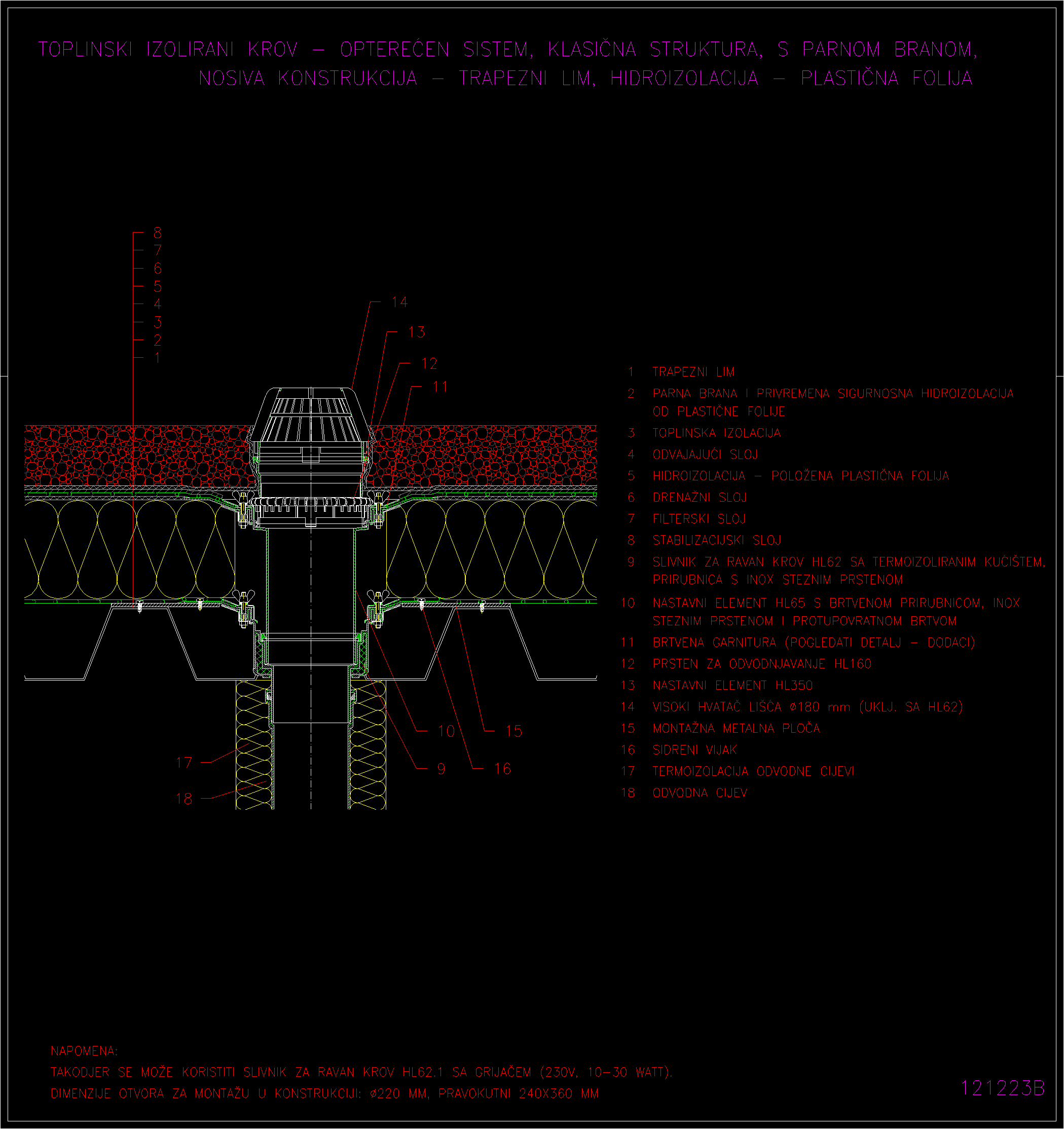

výkres 121223b

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace plastová fólie volně položená
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· trapézový plech

Doporučované výrobky

HL62

HL62P

HL65

HL65P

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
