výkres


ZvětšitDXFPDF

Detail

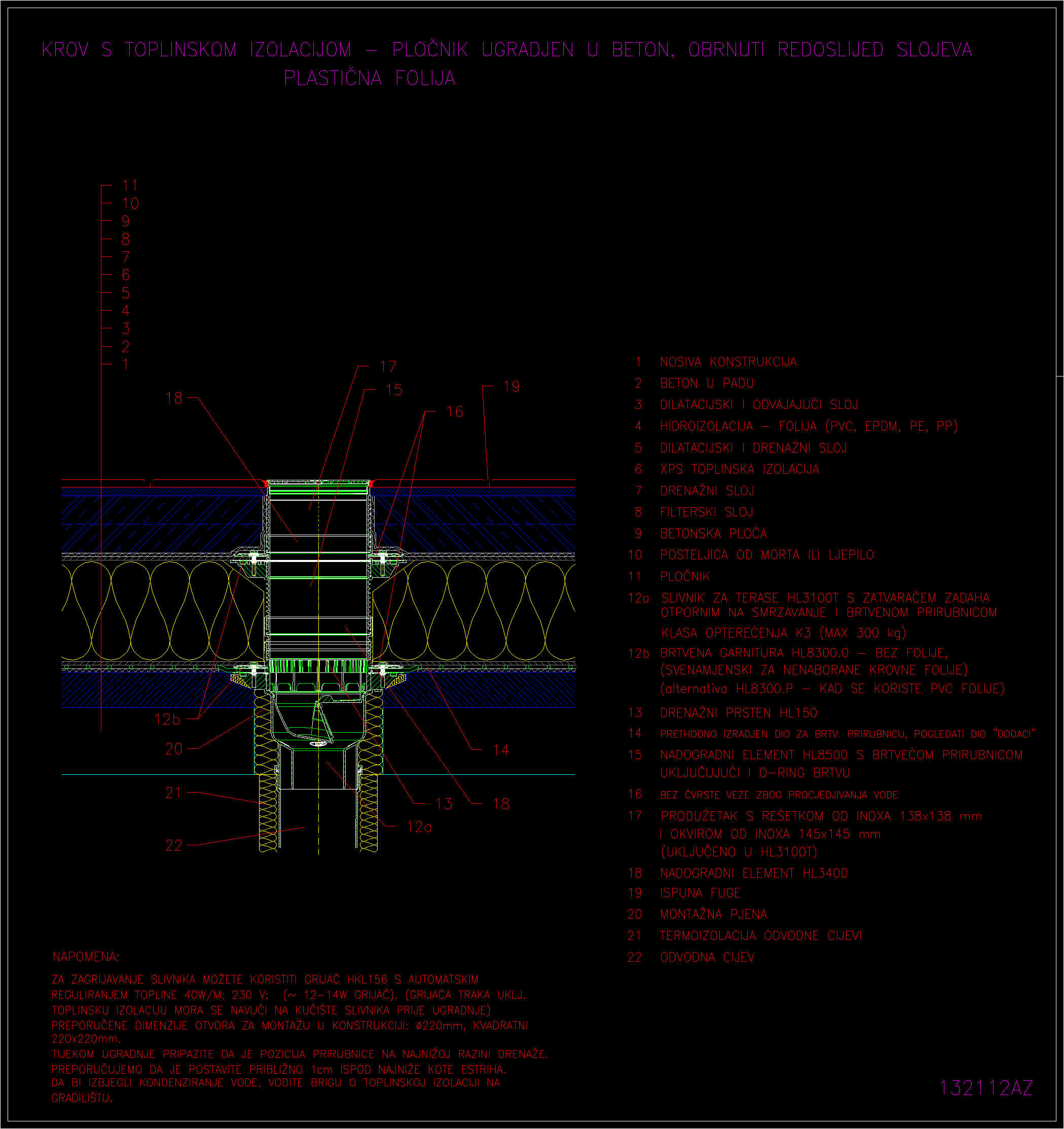

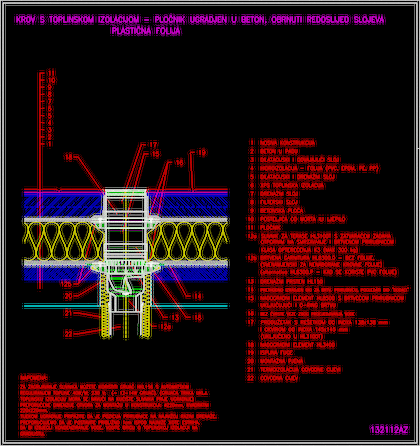

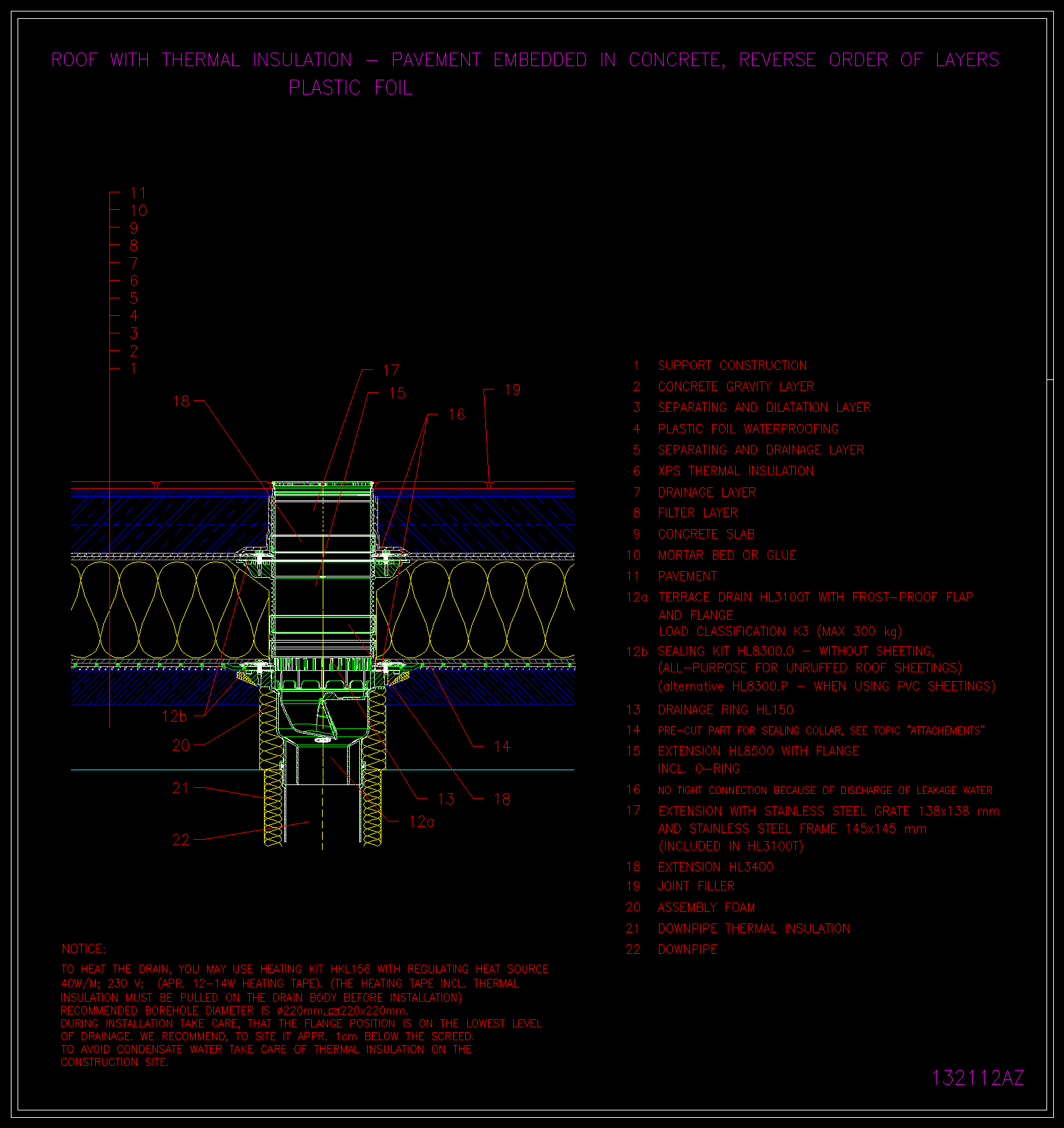

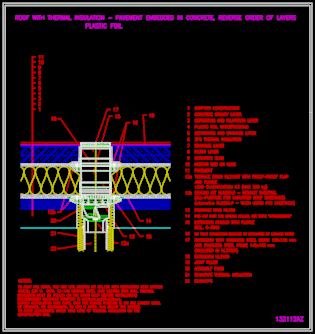

výkres 132112az

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová folie volně položena
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100T

HL8500

HL8300.0

HL8300.P

HL1500

HL3400

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníTerasyDlažba do betonuHydroizolace z umělohmotných fóliíkotvená drenážní vrstva(HL350.1)střechy do 65m2
