Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Terasy → Dlažba na podložkách → Hydroizolace z umělohmotných folií → kotvená drenážní vrstva(HL350.1) → střechy do 65m2

výkres


ZvětšitDXFPDF

Detail

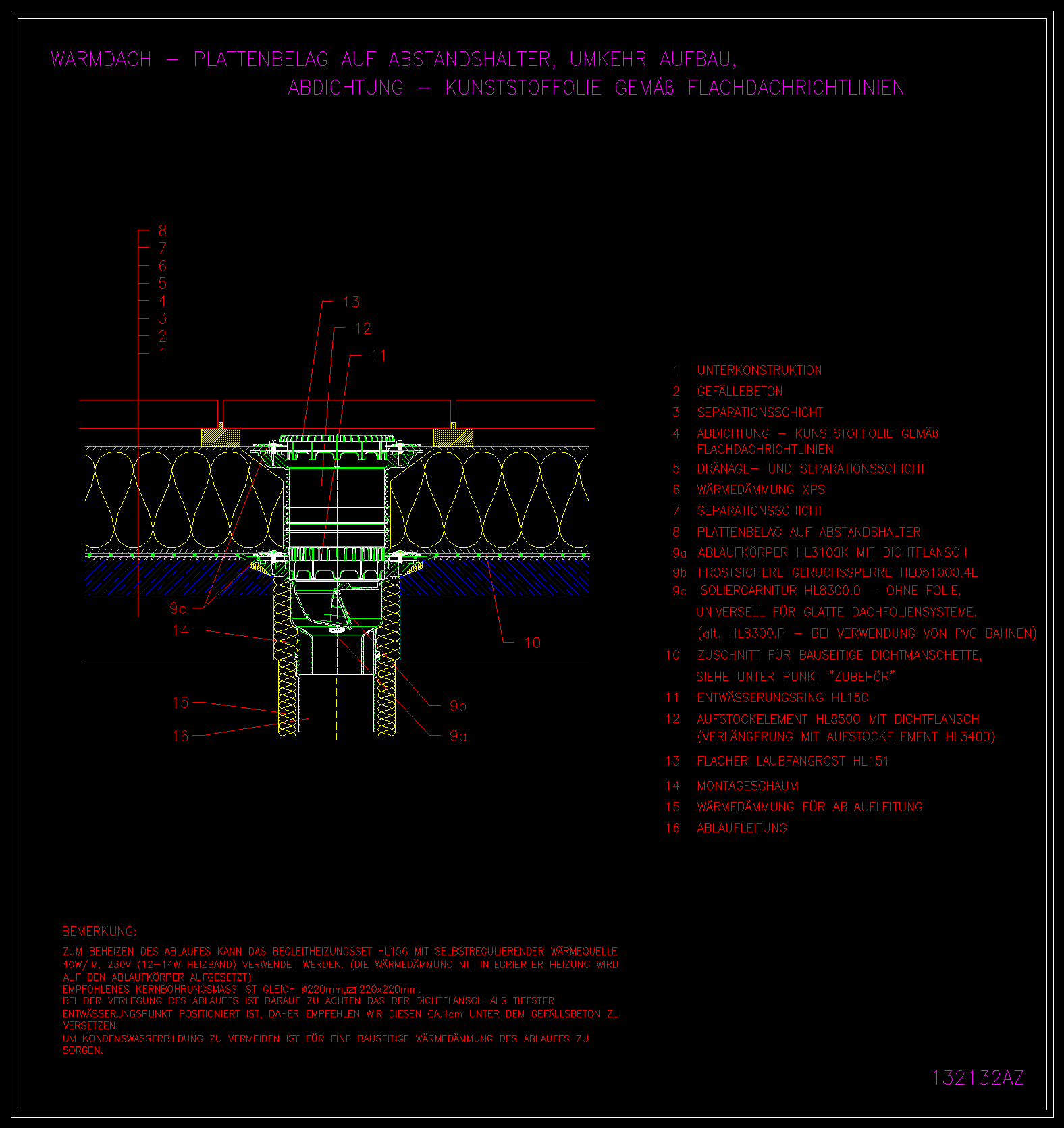

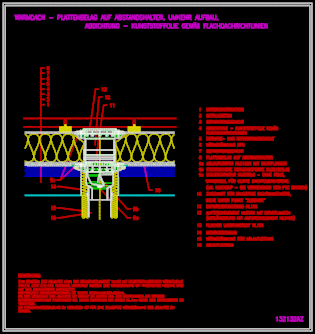

výkres 132132az

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100TK

HL8500

HL8300.0

HL8300.P

HL150

HL05100.4E

HL151

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
