Inhalte → Einschalige Flachdächer → Wärmegedämmte Umkehrdächer → begehbar- → Parkplätze → Abdichtung mit Bitumenbahnen → geklemmte Dränageschicht (HL350.1) → Zur Entwässerung von Flächen über 25m2

Zeichnung


VergrößernDXFPDF

Detail

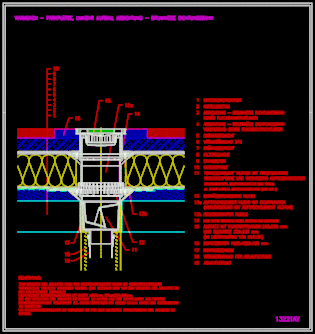

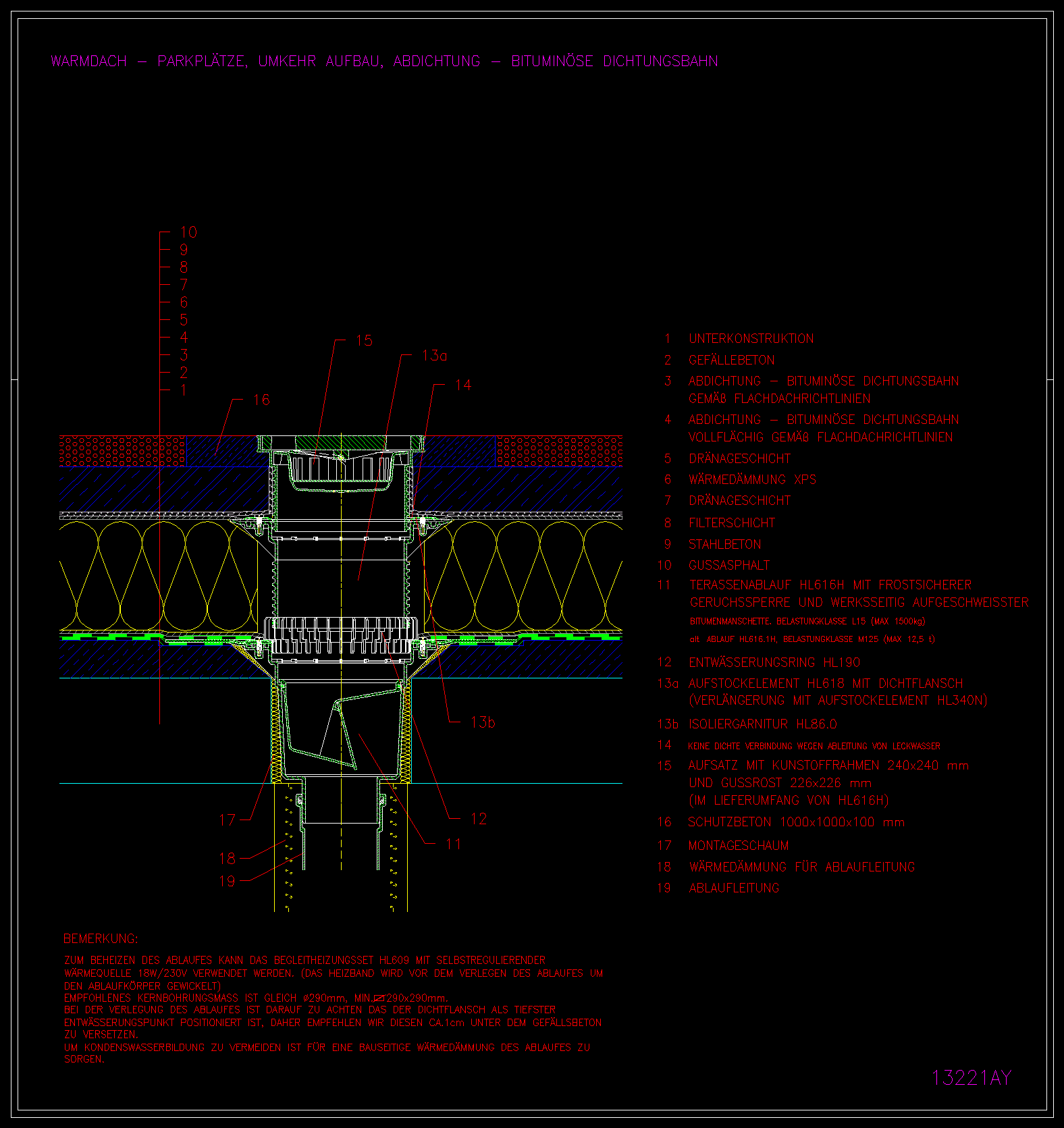

Zeichnung 13221ay

Schnitt durch den Dachaufbau

· Gussasphalt
· Stahlbeton
· Filterschicht
· Dränageschicht
· Wärmedämmung XPS
· Dränageschicht
· Abdichtung - bituminöse Dichtungsbahn gemäss Flachdachrichtlinien
· Dilatationsschicht
· Beton (Gefälleschicht oder Deckenkonstruktion)

Empfohlene Produkte

HL616H

HL618

HL86.0

HL190

HL620

Bemerkung

Beheizbare Flachdachabläufe
Zubehör
Montagehinweise
