Inhalte → Einschalige Flachdächer → Wärmegedämmte Umkehrdächer → begehbar- → Parkplätze → Abdichtung mit Bitumenbahnen → geklemmte Dränageschicht (HL350.1)

Zeichnung


VergrößernDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


Zur Entwässerung von Flächen bis 25m2

Zur Entwässerung von Flächen über 25m2

Detail

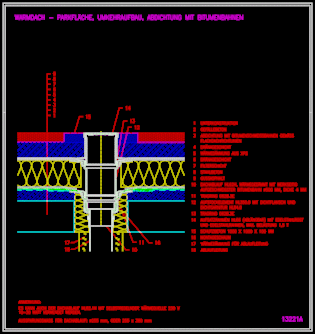

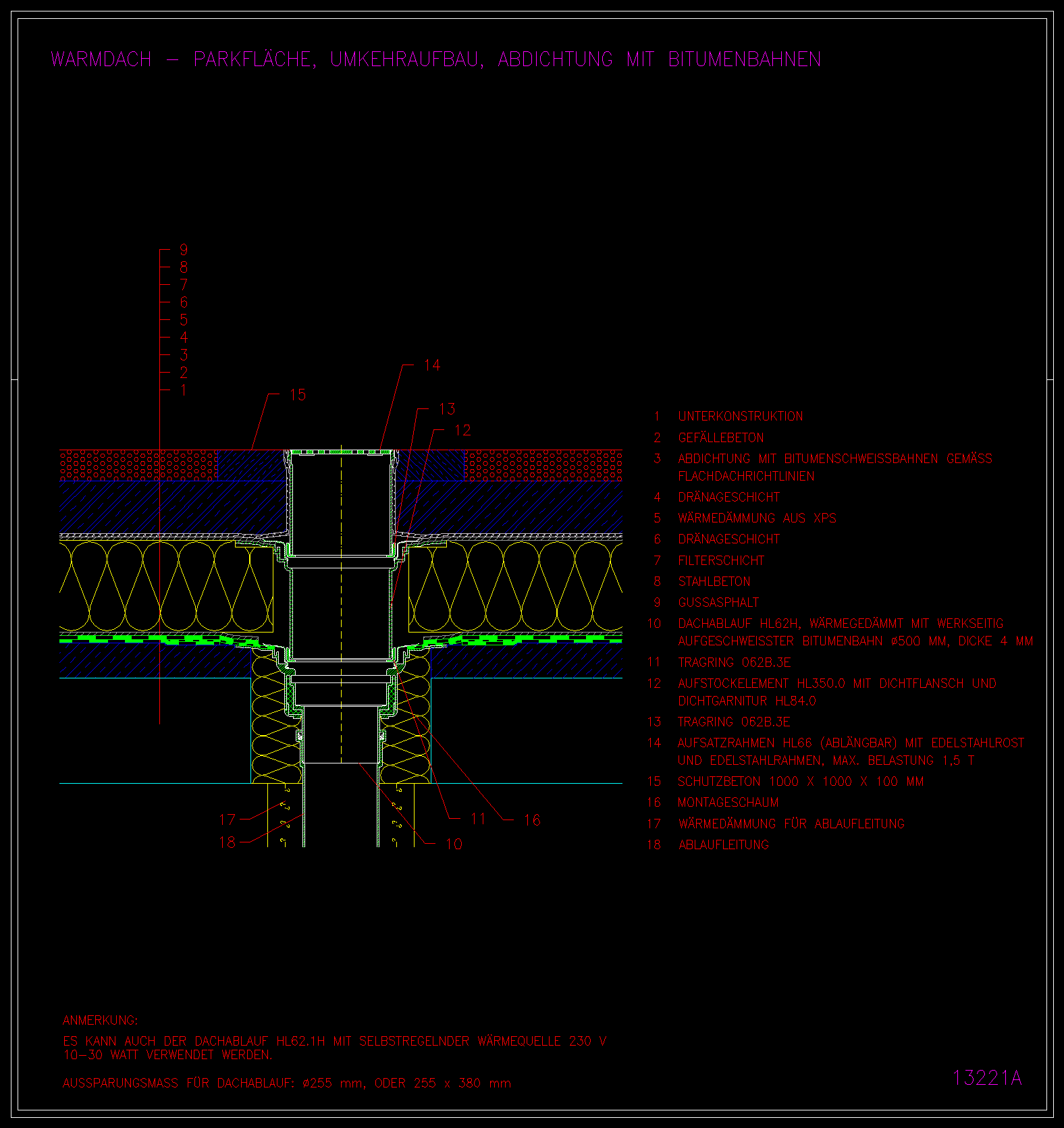

Zeichnung 13221a

Schnitt durch den Dachaufbau

· Gussasphalt
· Stahlbeton
· Filterschicht
· Dränageschicht
· Wärmedämmung XPS
· Dränageschicht
· Abdichtung - bituminöse Dichtungsbahn gemäss Flachdachrichtlinien
· Dilatationsschicht
· Beton (Gefälleschicht oder Deckenkonstruktion)

Empfohlene Produkte

HL62H

HL350.0

HL160

HL66

Bemerkung

Beheizbare Flachdachabläufe
Zubehör
Montagehinweise
