Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Provozní → Parkoviště → Hydroizolace z umělohmotných folií → kotvená drenážní vrstva(HL65)

výkres


ZvětšitDXFPDF

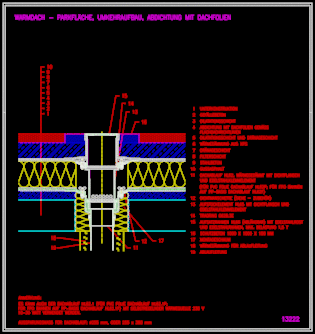

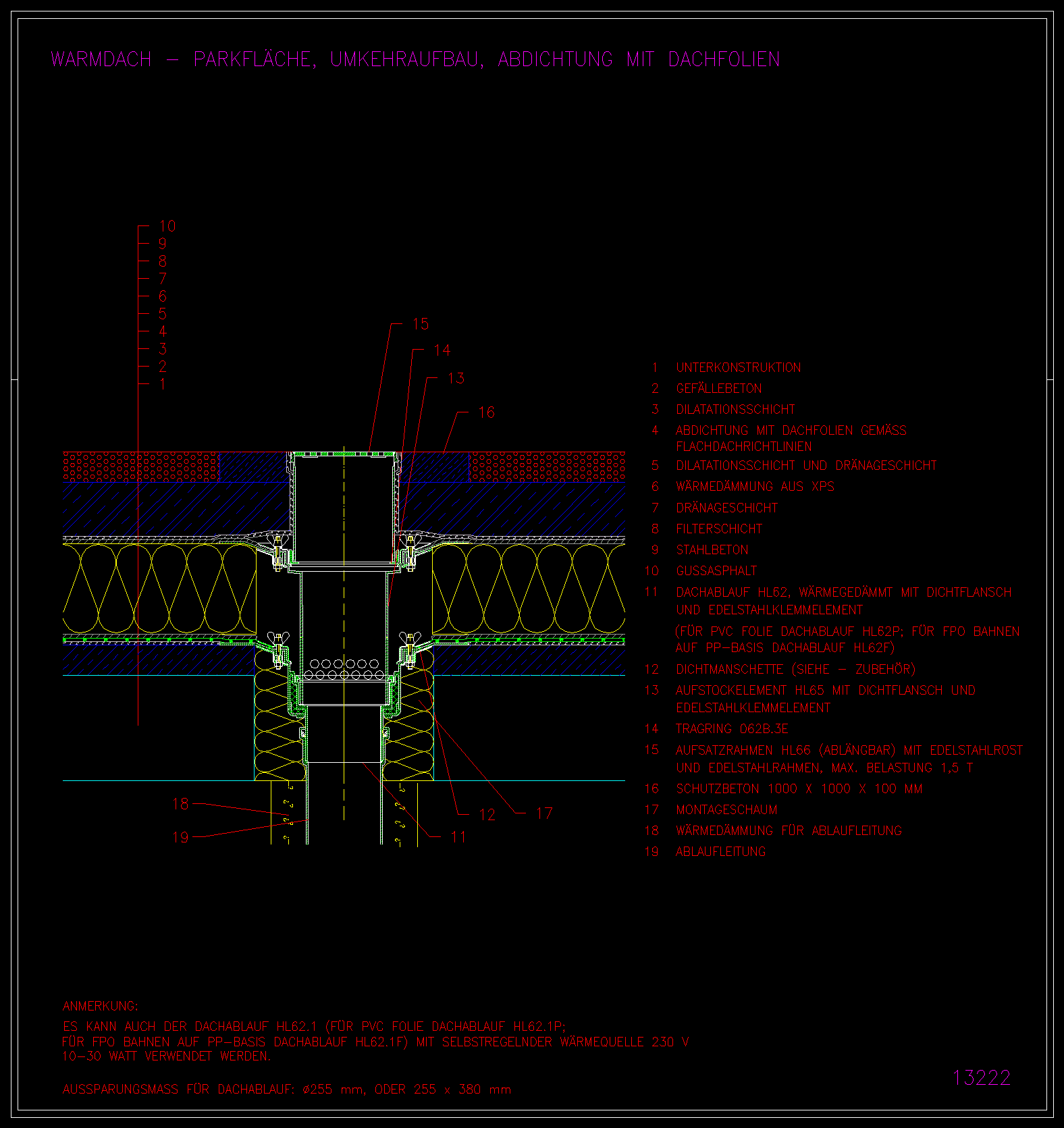

Detail

výkres 13222

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL65

HL66

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
