Provozní střechy (vtoky se zápachovou klapkou)


Detail

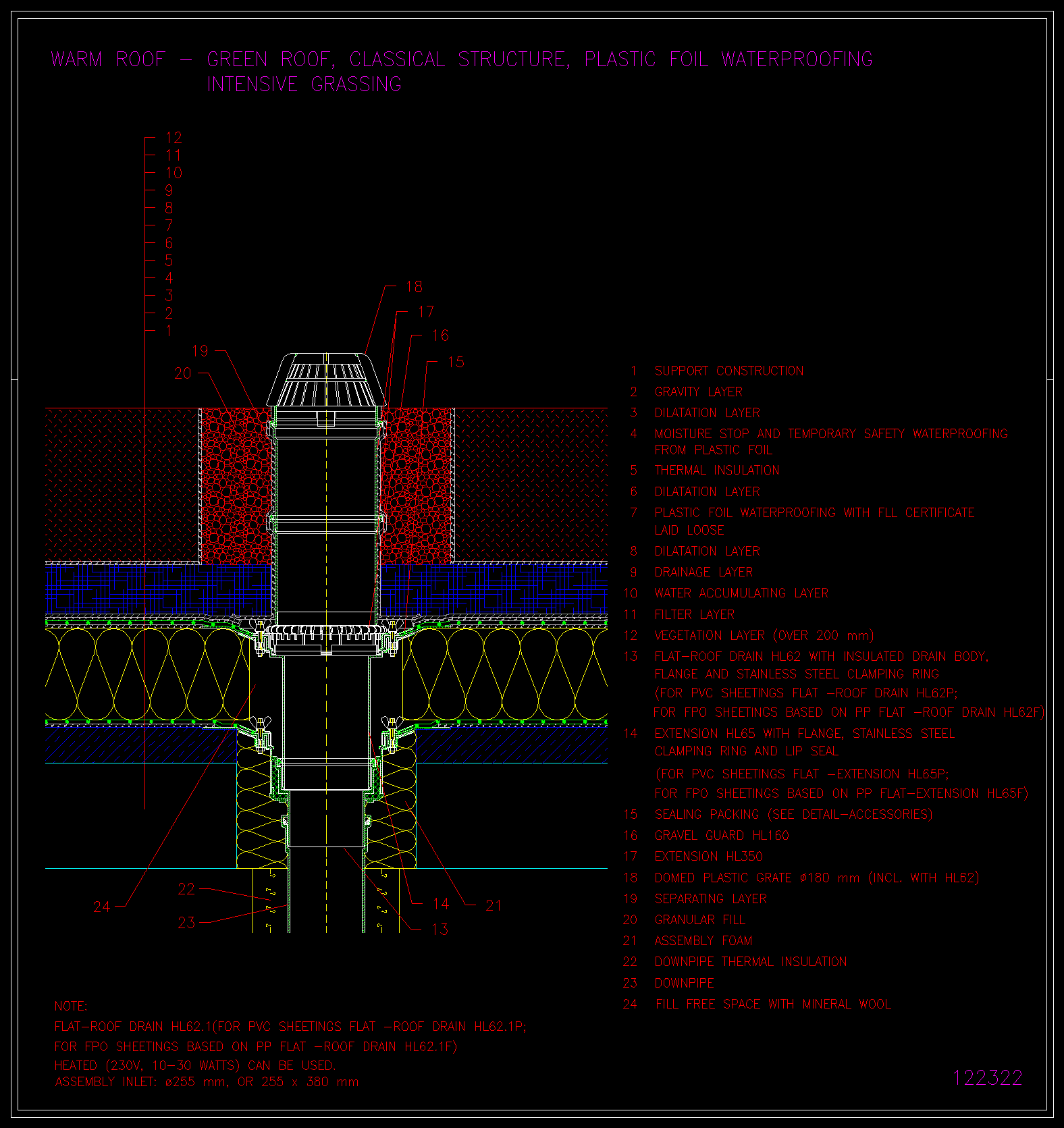

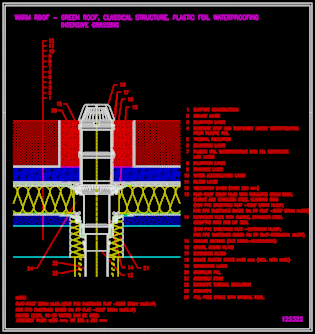

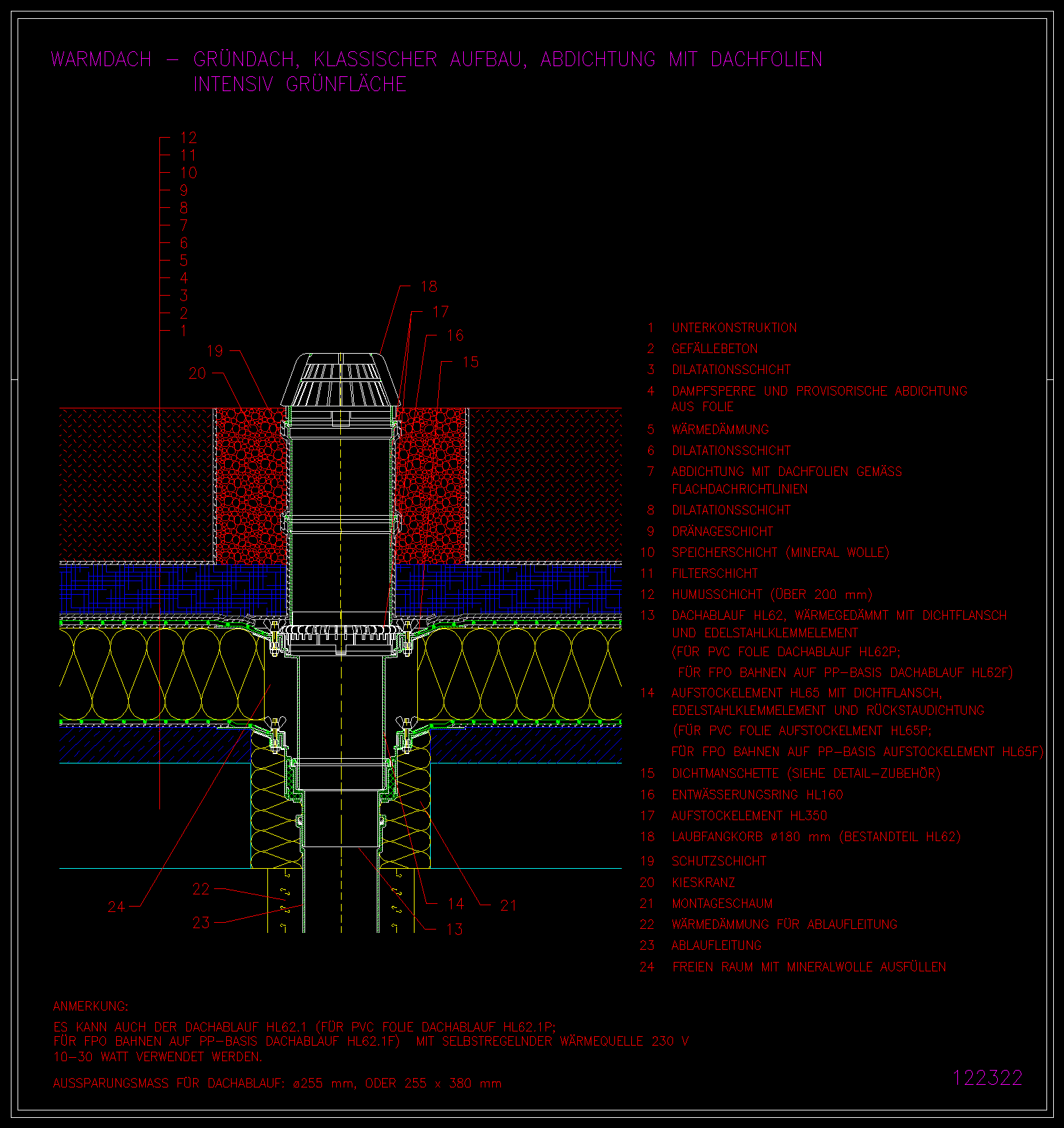

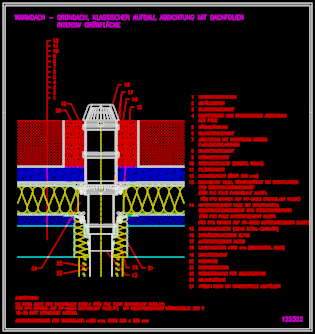

výkres 122322

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace plastová folie s atestem FLL
· separační a dilatační vrstva
· tepelná izolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL65

HL65P

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
