Detail

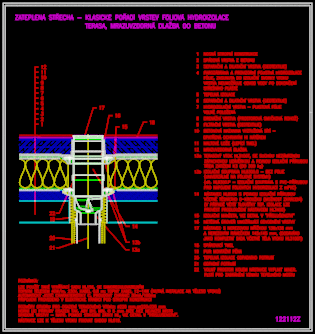

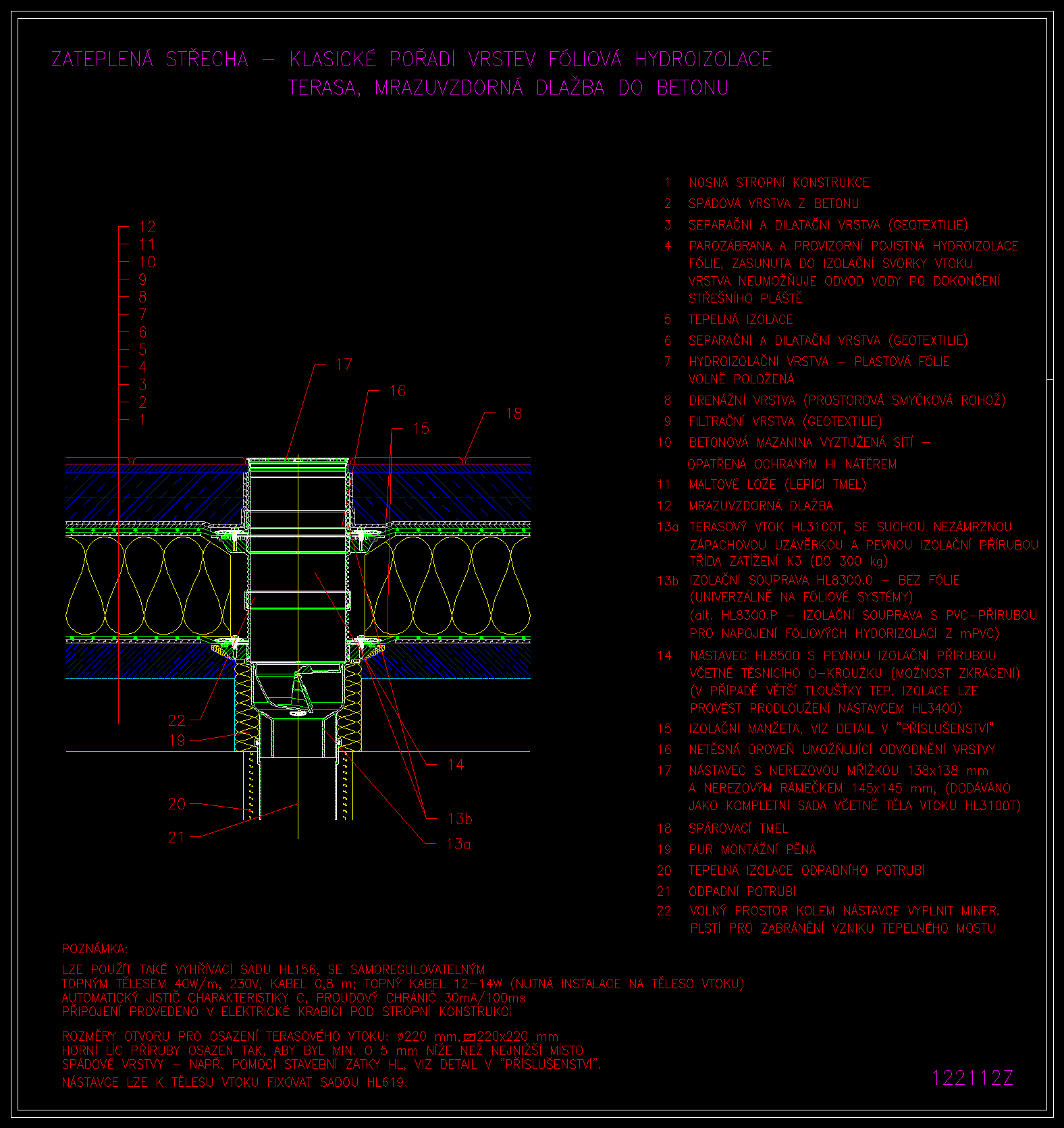

výkres 122112z

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· hydroizolace plastová fólie volně položená
· separační a dilatační vrstva
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100T

HL8500

HL8300.0

HL8300.P

HL3400

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
