výkres


ZvětšitDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


Detail

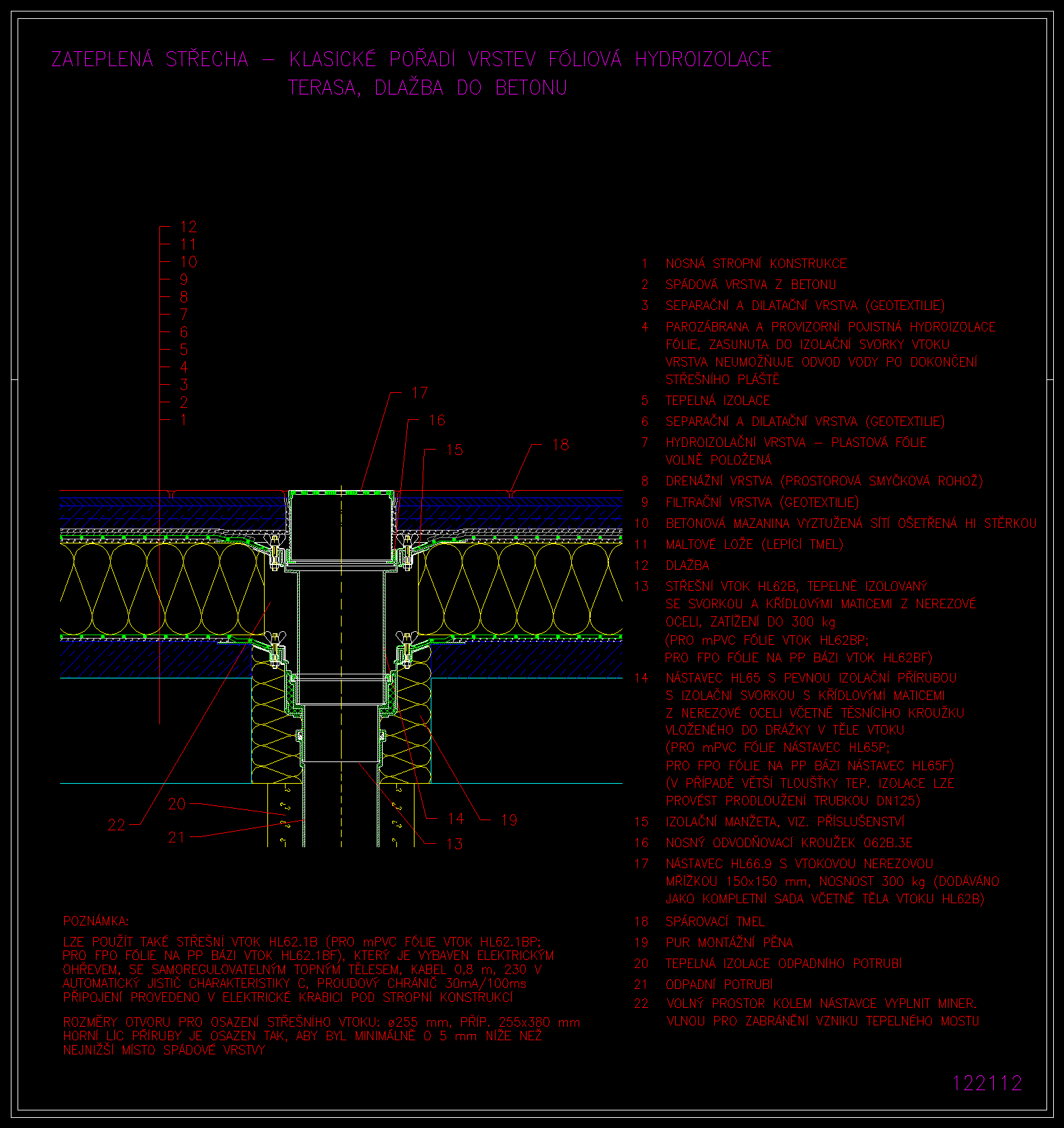

výkres 122112

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· hydroizolace plastová fólie volně položená
· separační a dilatační vrstva
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62B

HL62BP

HL65

HL65P

HL160

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníTerasyDlažba do betonuHydroizolace z umělohmotných fólií
