výkres


ZvětšitDXFPDF

Detail

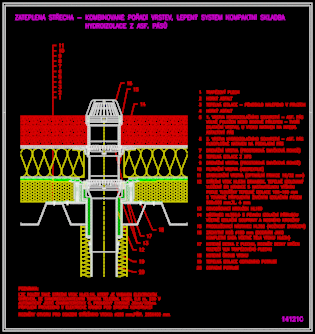

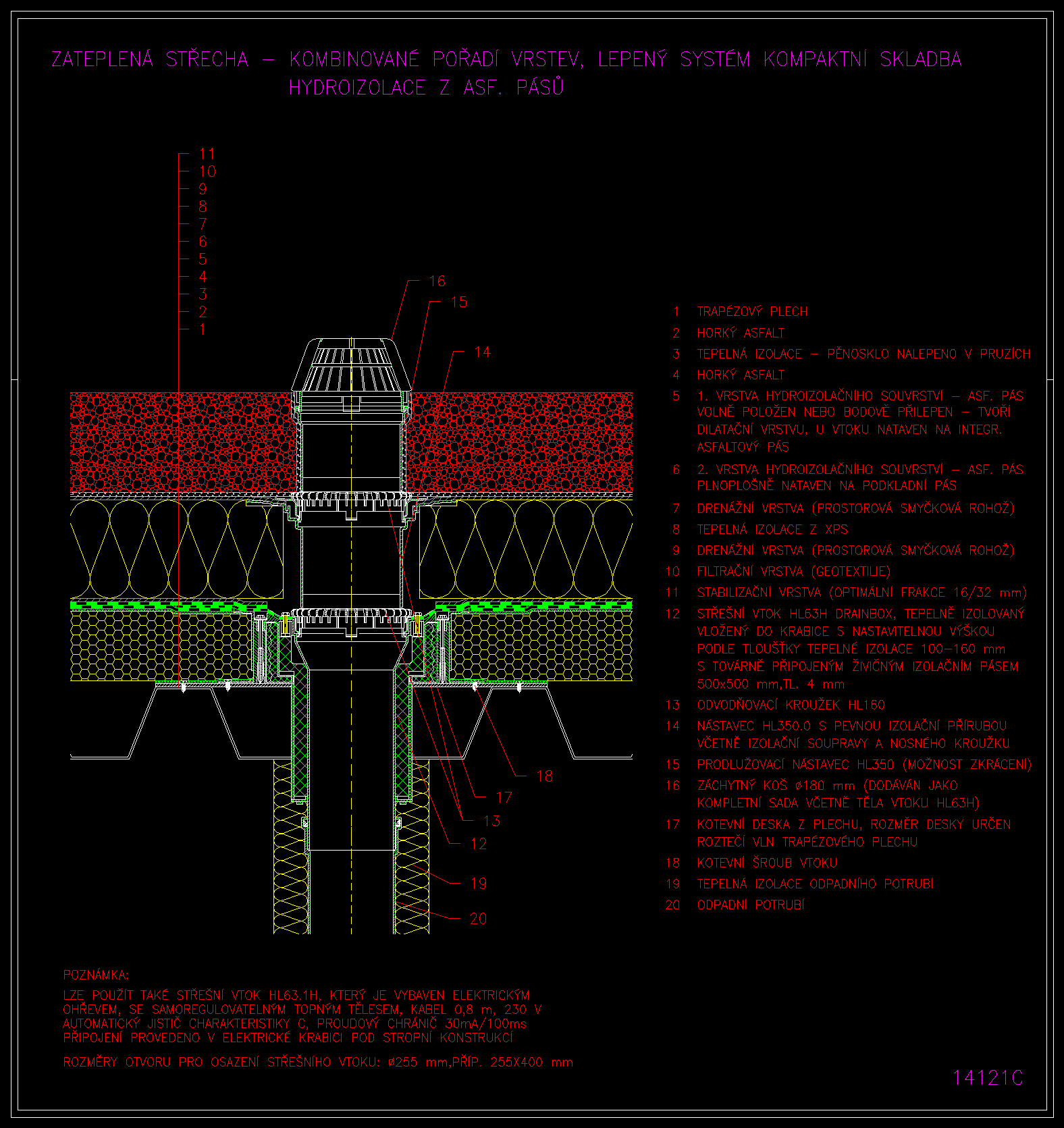

výkres 14121c

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· trapézový plech

Doporučované výrobky

HL63H

HL160

HL350

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
