Çizim
Büyüt
DXF
PDF
Detail
Çizim

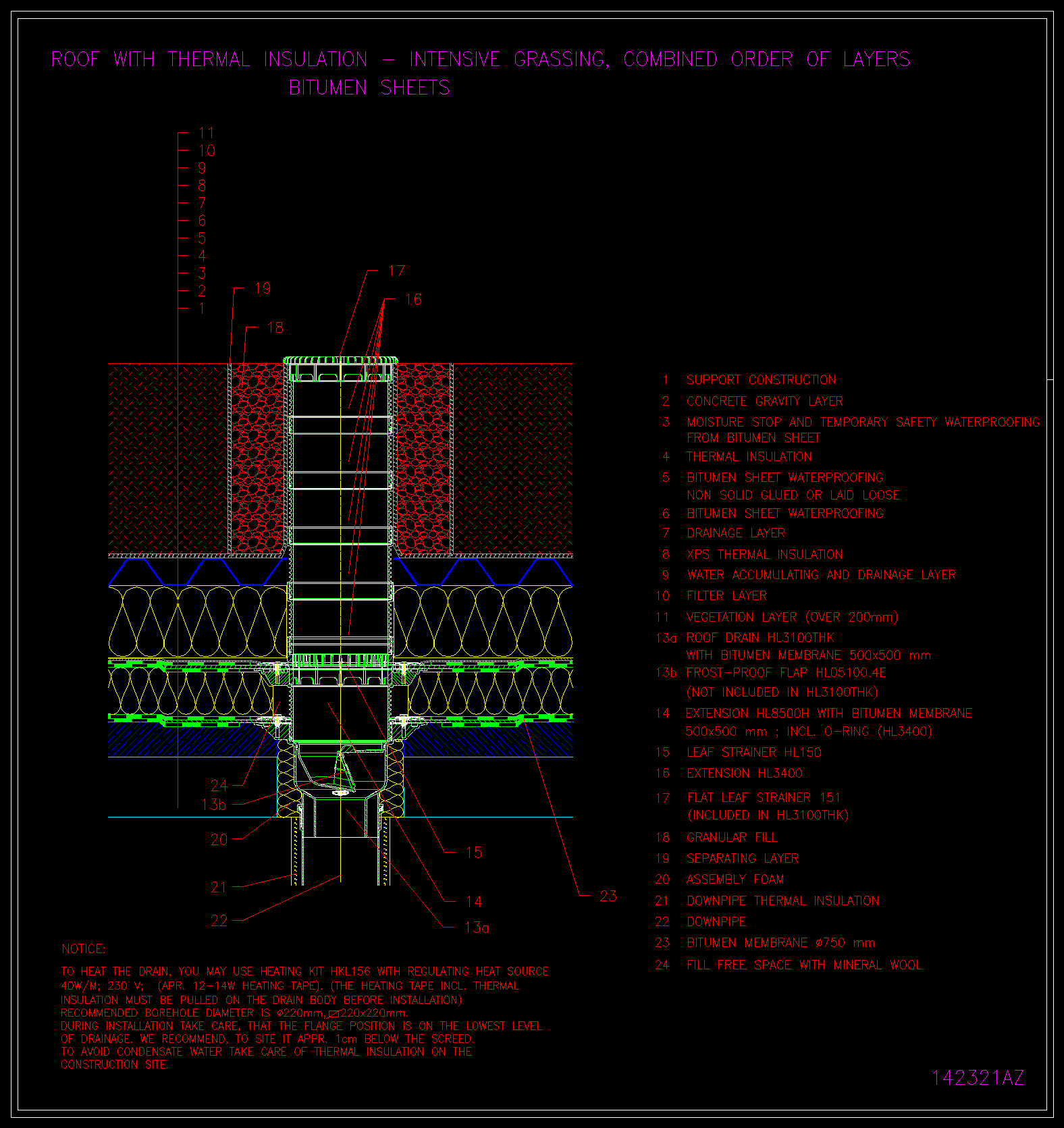

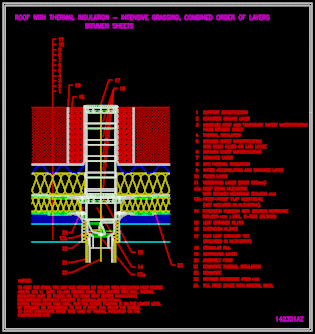

142321az
Çatı yapının kesimi
·
200 mm üzeri bitki tabakası
·
Filtre katmanı
·
Geri tutma katmanı
·
Drenaj katmanı
·
Isı yalıtımı XPS
·
Drenaj katmanı
·
Su yalıtımı - Bitüm folyosu
·
Isı yalıtımı
·
Buhar yalıtımı ve geçici, su gecirmeyen güvenlik izolasyonu
·
Beton (Eğim katmanı veya tavan yapısı)
Tavsiye edilen ürünler
HL3100THK
HL8500H
HL150
HL3400
HL151
HL05100.4E
Not
Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
