Çizim


BüyütDXFPDF

Detail

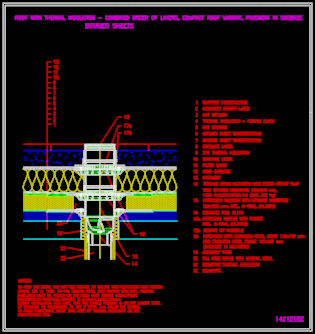

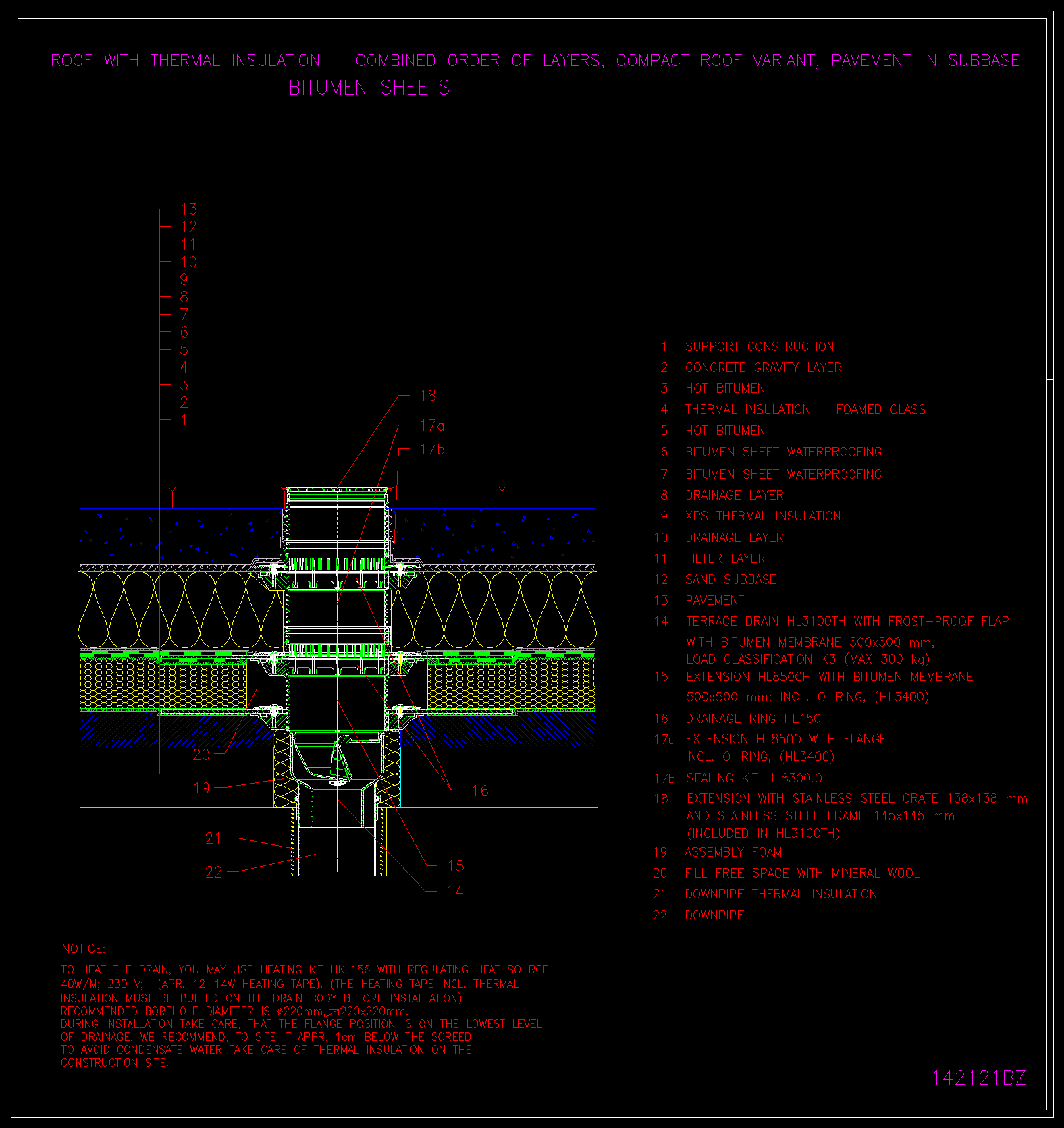

Çizim 142121bz

Çatı yapının kesimi

· Teras kaplaması
· Çakıl yatağı
· Filtre katmanı
· Drenaj katmanı
· Isı yalıtımı XPS
· Drenaj katmanı
· Su yalıtımı - Düz çatı kurallarına uygun, tam alan bitüm folyosu
· Cam köpük ısı yalıtımı
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL3100TH

HL8500H

HL150

HL8500

HL8300.0
