výkres


ZvětšitDXFPDF

Detail

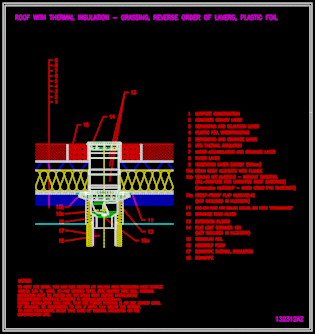

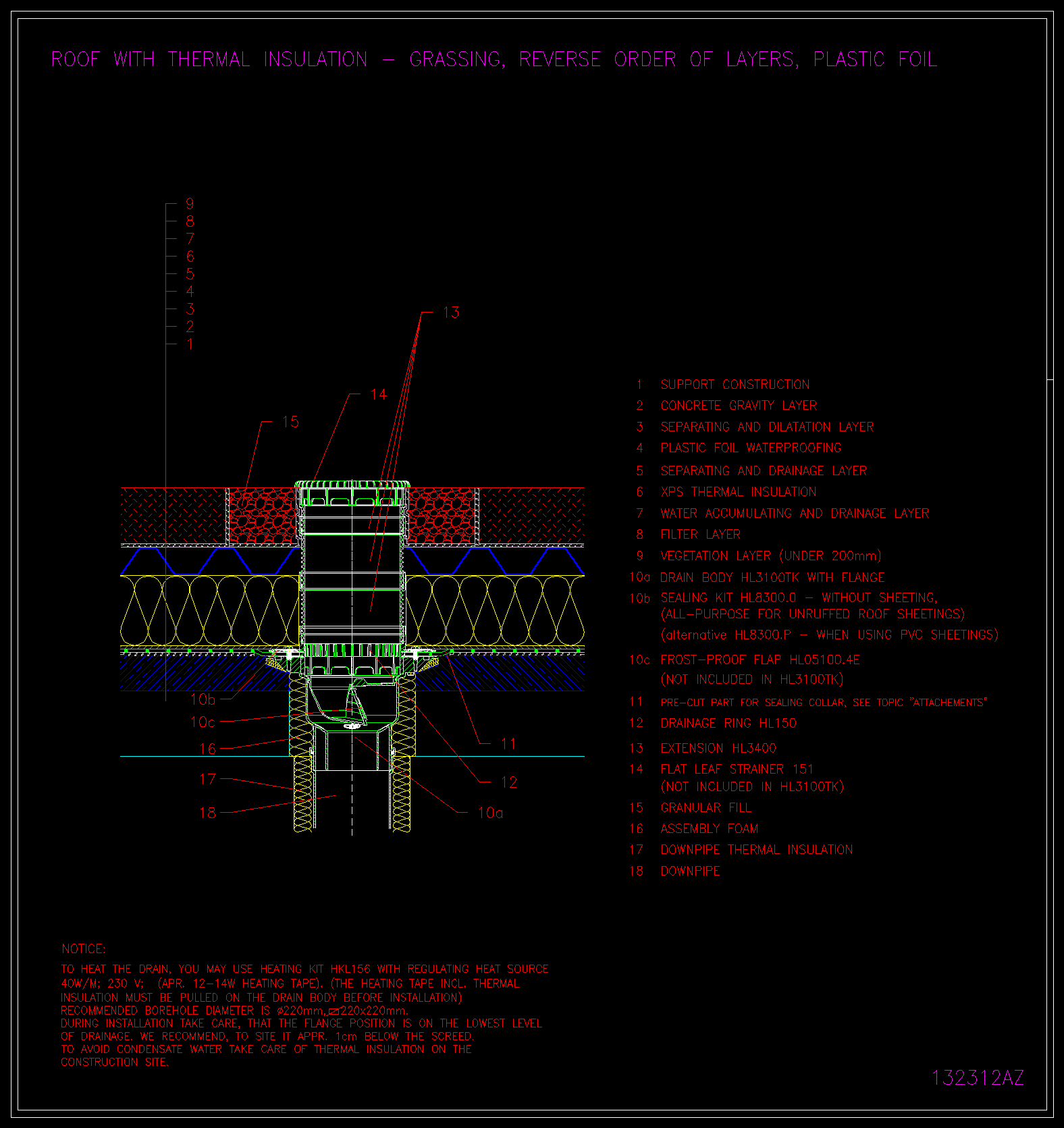

výkres 132312az

řez vrstvou

· vegetační vrstva do 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100TK

HL8300.0

HL8300.P

HL150

HL3400

HL05100.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníZatravněníExtenzivníHydroizolace z umělohmotných fóliíkotvená drenážní vrstva(HL350.1)střechy do 65m2
