výkres


ZvětšitDXFPDF

Detail

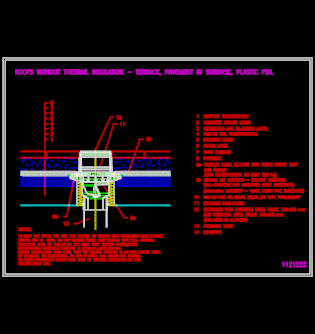

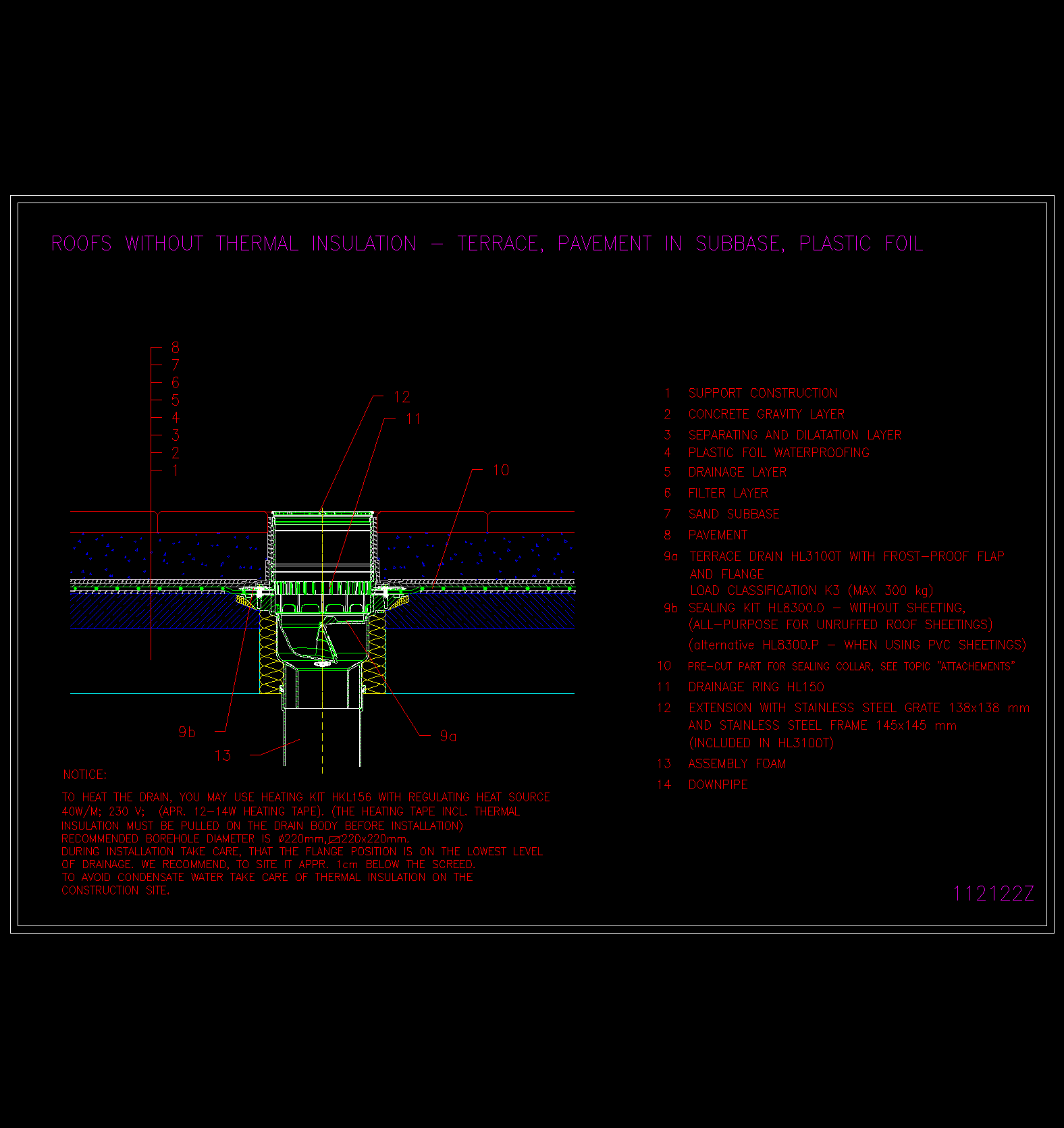

výkres 112122z

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· hydroizolace plastová fólie volně položená
· separační a dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100T

HL8300.0

HL8300.P

HL151

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyBez tepelné izolaceProvozníTerasyDlažba do podsypuHydroizolace z umělohmotných fóliístřechy do 65m2
