Çizim


BüyütDXFPDF

Detail

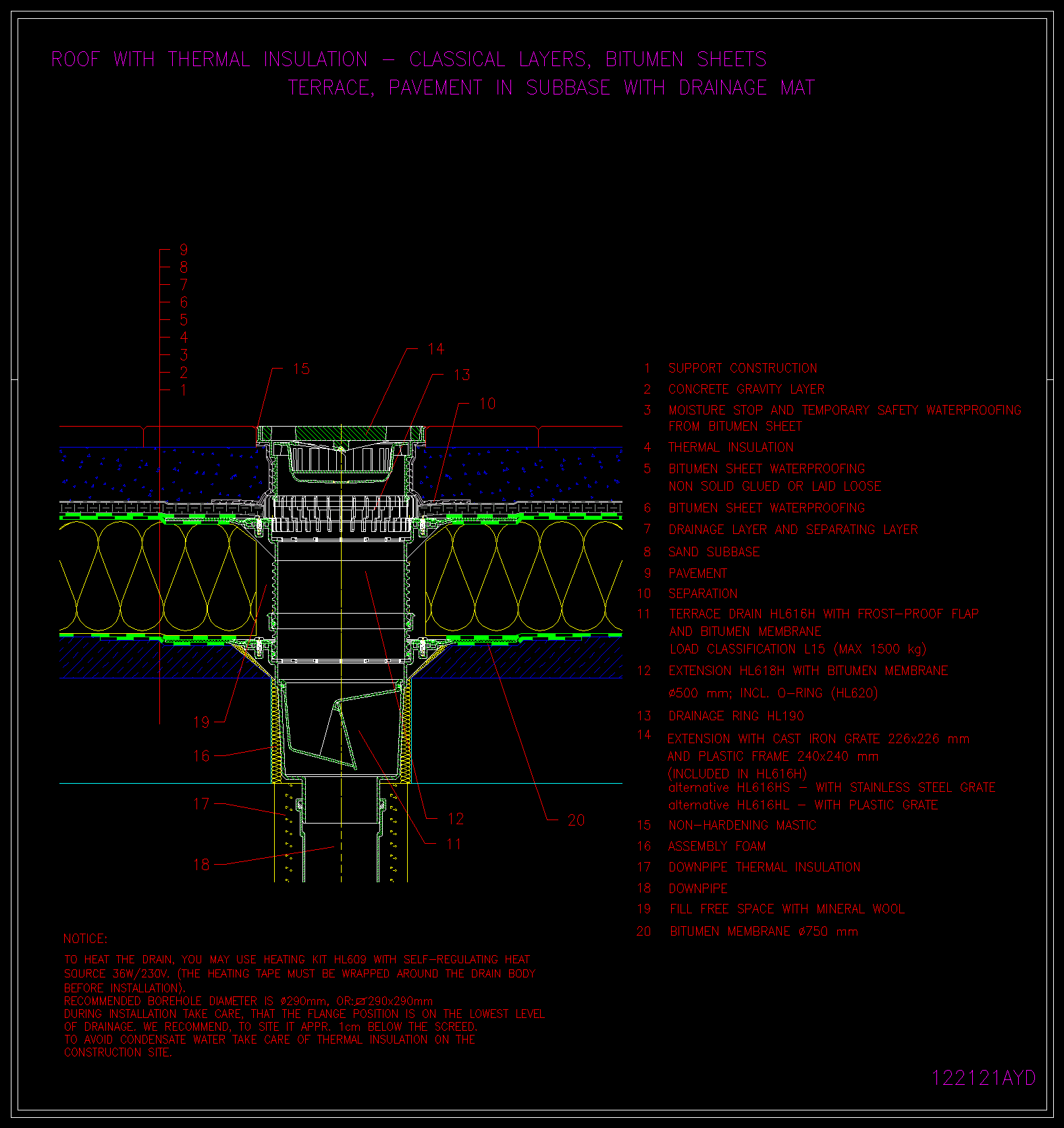

Çizim 122121ady

Çatı yapının kesimi

· Teras kaplaması
· Çakıl yatağı
· Drenaj katmanı (Ardex markası)
· Su yalıtımı - Düz çatı kurallarına uygun bitüm folyosu
· Isı yalıtımı
· Buhar yalıtımı ve geçici, su gecirmeyen güvenlik izolasyonu
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL616H

HL618H

HL190

HL620

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
