výkres


ZvětšitDXFPDF

Detail

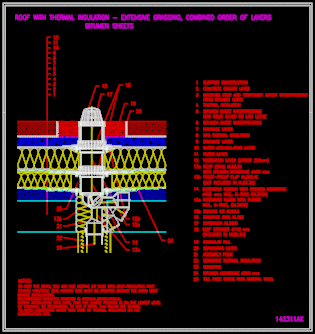

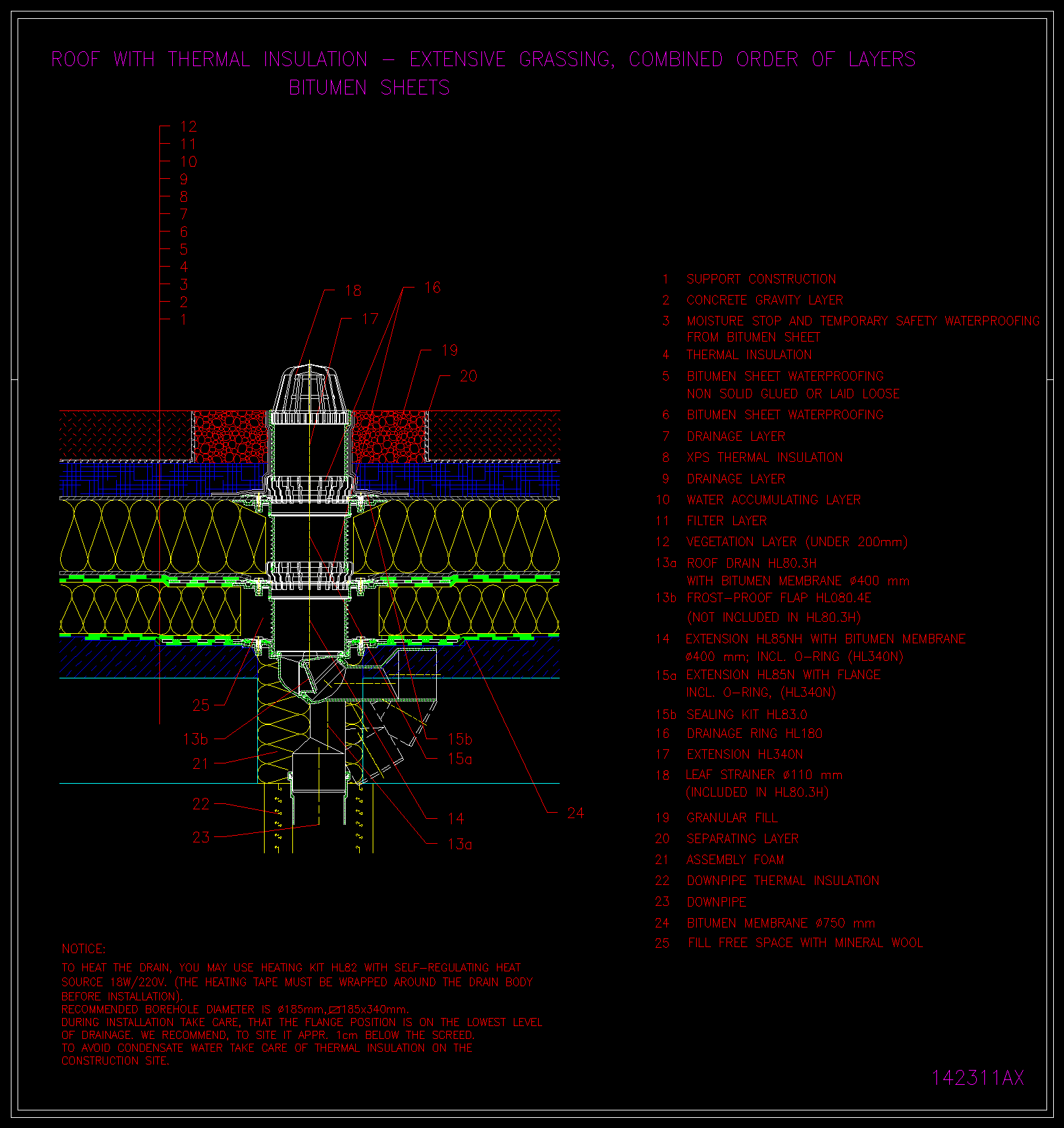

výkres 142311ax

řez vrstvou

· vegetační vrstva do 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80.3H

HL85NH

HL85N

HL83.0

HL180

HL340N

HL080.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o kombinovaném pořadí vrstevProvozníZatravněníExtenzivníHydroizolace z asfaltových pásůStandardní složenístřechy do 25m2
