Çizim
Büyüt
DXF
PDF
Detail
Çizim

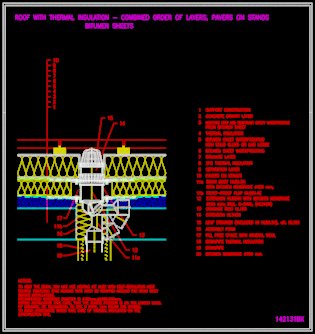

142131bx

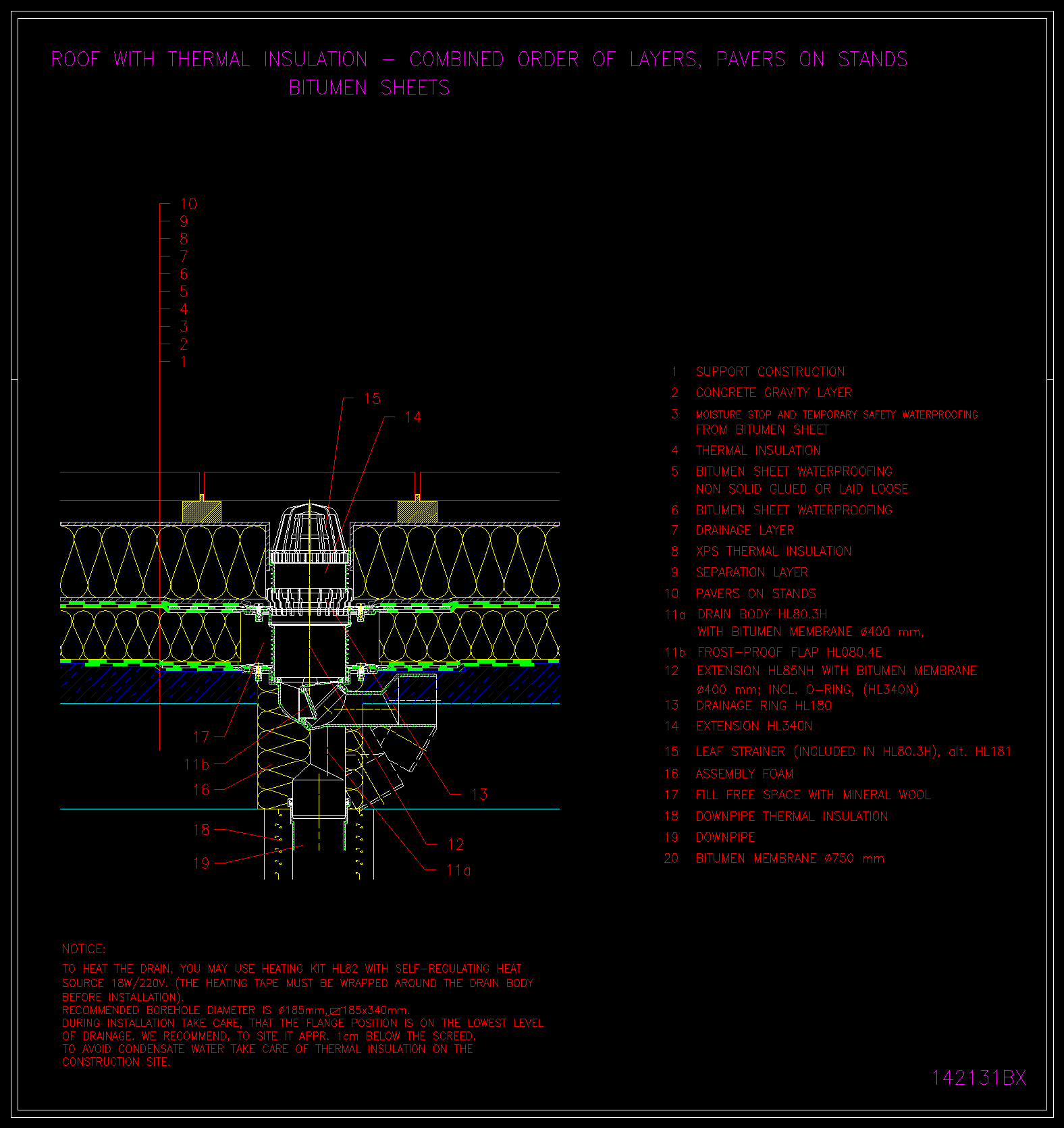

Çatı yapının kesimi
·
Ayaklar üzeri plaka katmanı
·
Ayırıcı katman
·
Isı yalıtımı XPS
·
Drenaj katmanı
·
Su yalıtımı - Düz çatı kurallarına uygun, tam alan bitüm folyosu
·
Cam köpük ısı yalıtımı
·
Beton (Eğim katmanı veya tavan yapısı)
Tavsiye edilen ürünler
HL80.3H
HL85NH
HL180
HL340N
HL080.4E
HL181
Not
Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
