výkres


ZvětšitDXFPDF

Detail

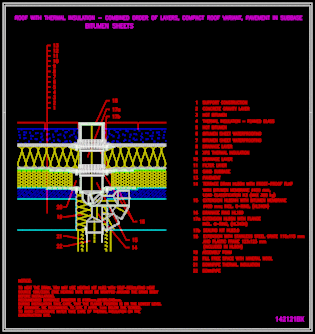

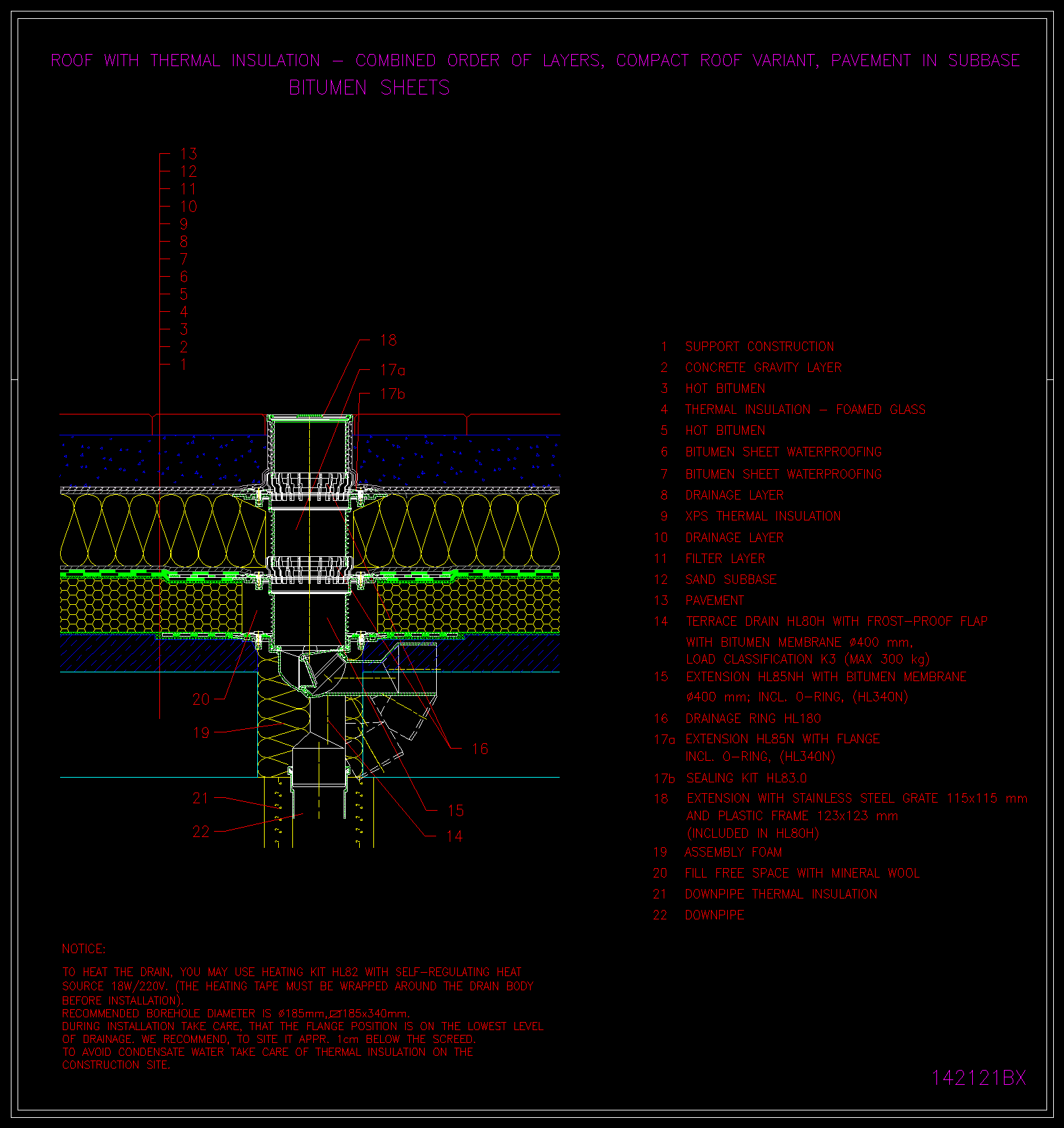

výkres 142121bx

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80H

HL85NH

HL180

HL85N

HL83.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
