Detail

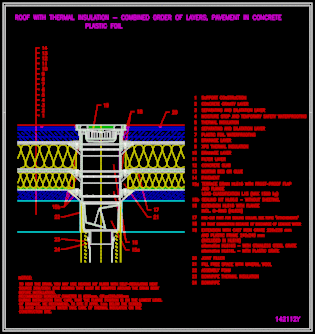

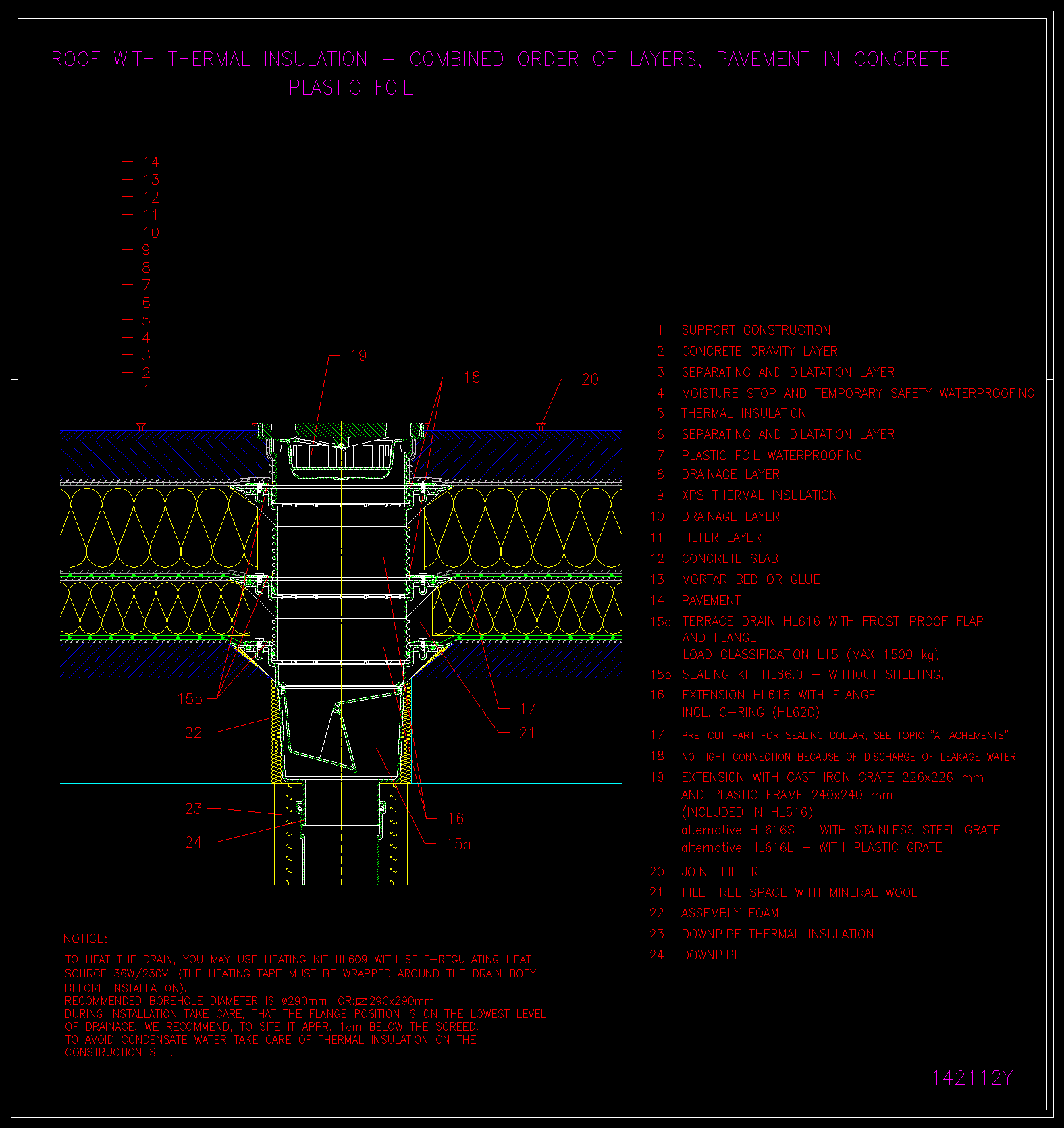

výkres 142112y

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616

HL618

HL86.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
