výkres


ZvětšitDXFPDF

Detail

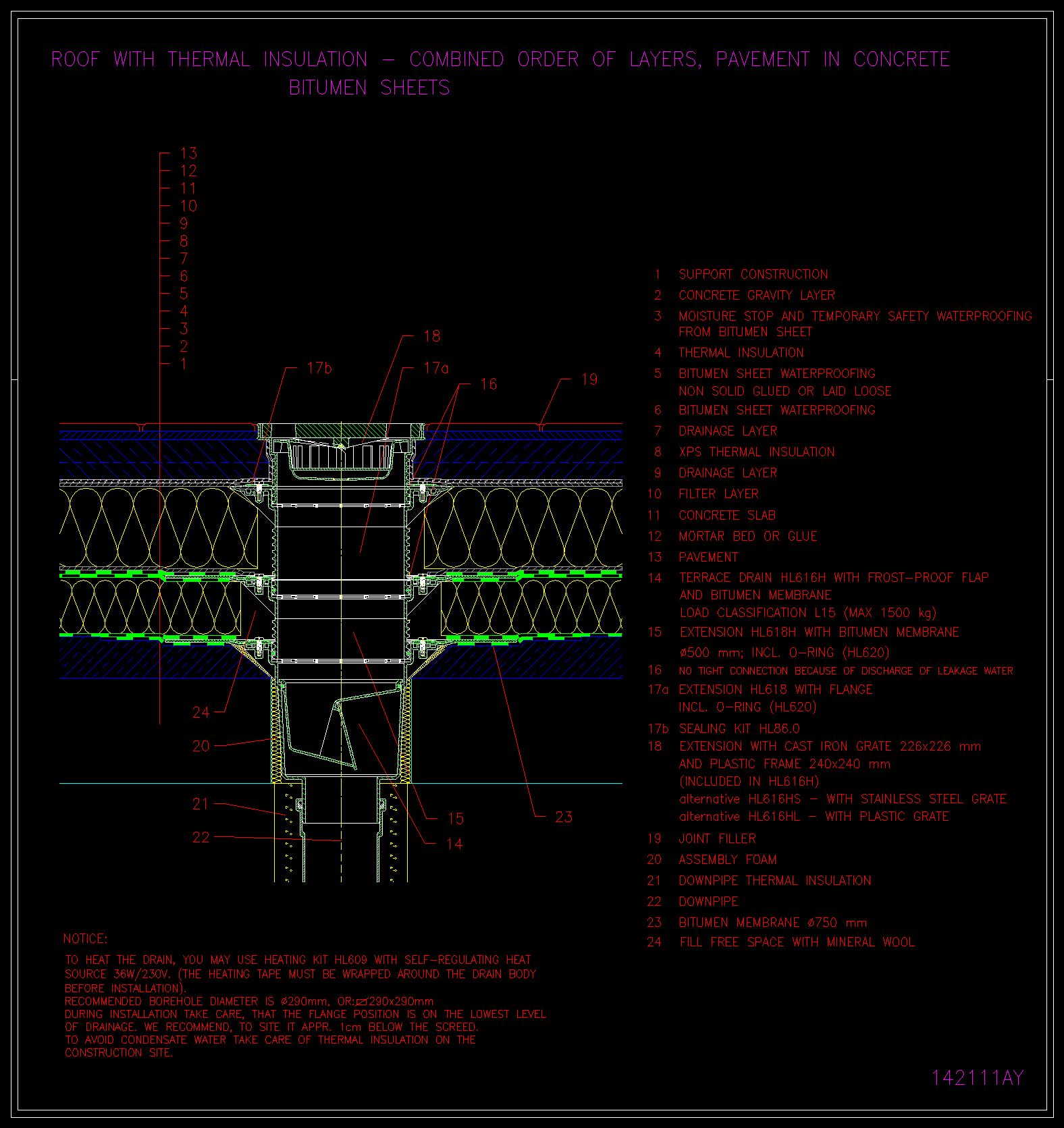

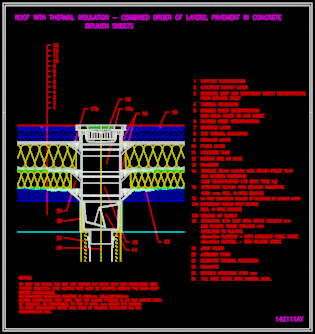

výkres 142111ay

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

HL618H

HL618

HL86.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
