výkres


ZvětšitDXFPDF

Detail

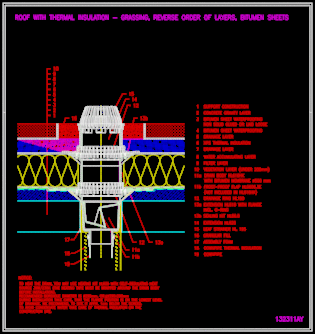

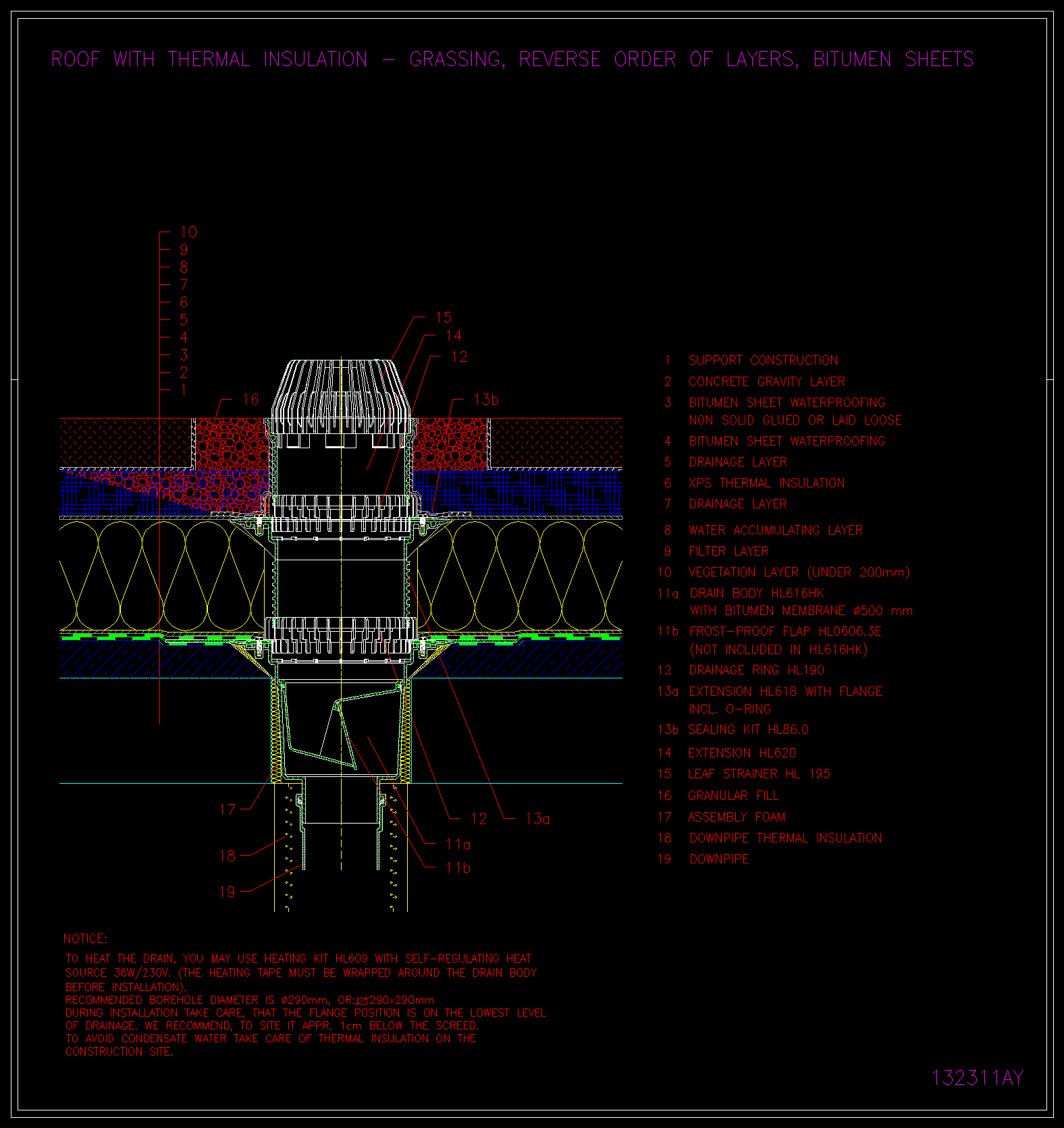

výkres 132311ay

řez vrstvou

· vegetační vrstva do 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616KH

HL618

HL86.0

HL190

HL620

HL195

HL0606.3E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníZatravněníExtenzivníHydroizolace z asfaltových pásůkotvená drenážní vrstva(HL350.1)střechy od 65m2
