Içindekiler → Tek katmanlı düz çatılar → Isı yalıtımlı ters çatı → yürünebilir- → Yeşillendirilmiş → Ince yeşillendirilmiş → Su yalıtımı - Bitüm folyosu → Sıkıştırılmış drenaj katmanı (HL350.1) → 25m2'e kadar alanların drenajına uygun2

Çizim


BüyütDXFPDF

Detail

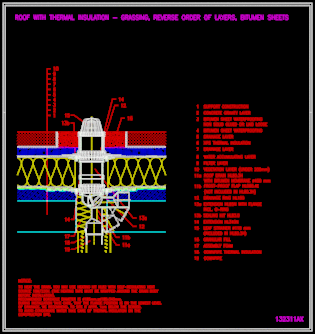

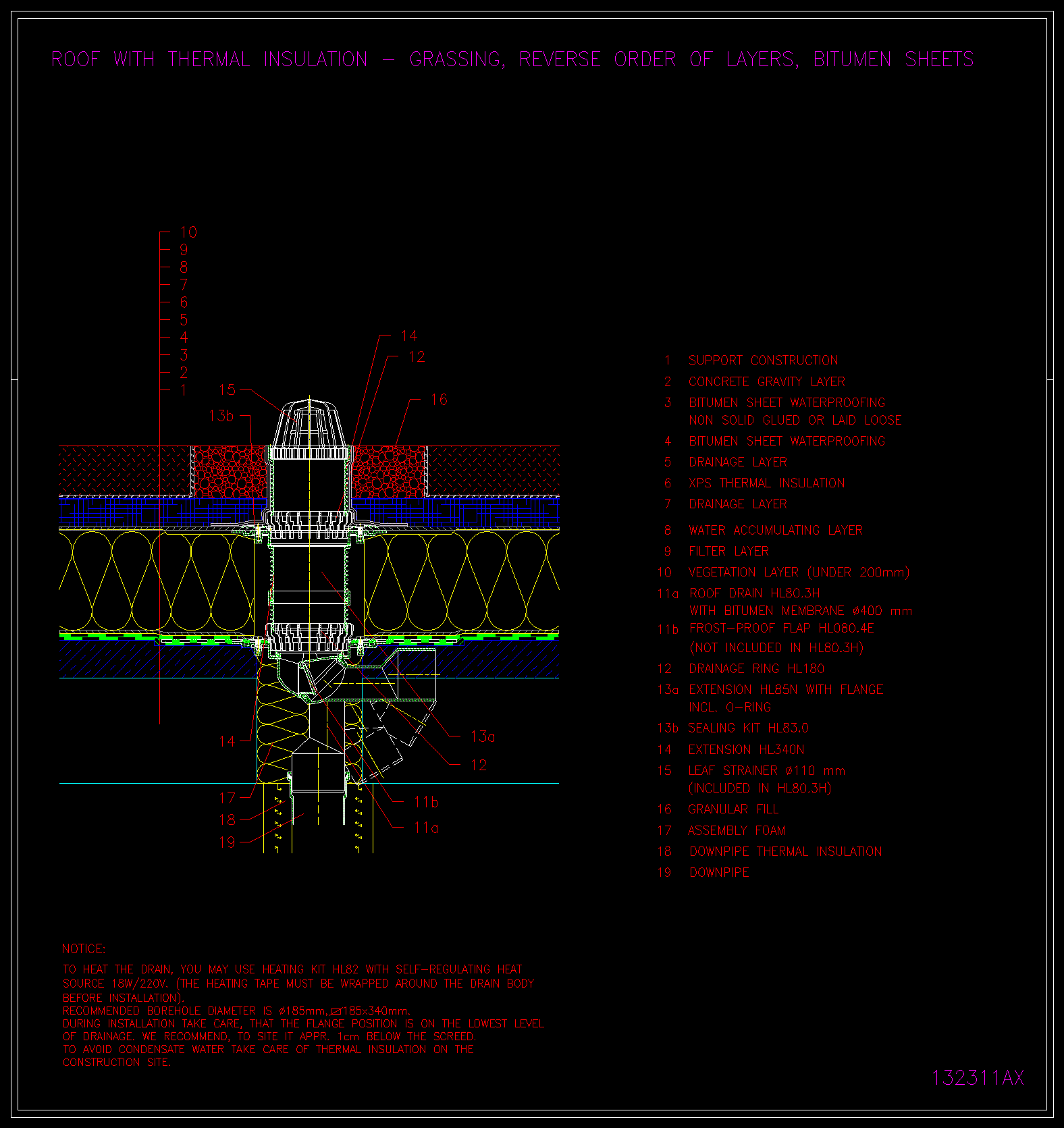

Çizim 132311ax

Çatı yapının kesimi

· 200 mm kadar bitki tabakası
· Filtre katmanı
· Geri tutma katmanı
· Drenaj katmanı
· Isı yalıtımı XPS
· Drenaj katmanı
· Su yalıtımı - Düz çatı kurallarına uygun bitüm folyosu
· Dilatasyon katmanı
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL80.3H

HL85N

HL83.0

HL180

HL340N

HL080.4E

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
