výkres


ZvětšitDXFPDF

Detail

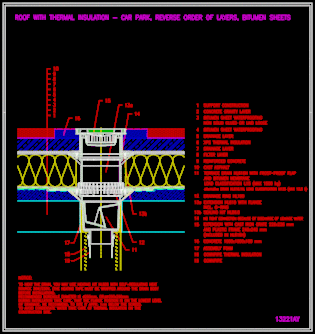

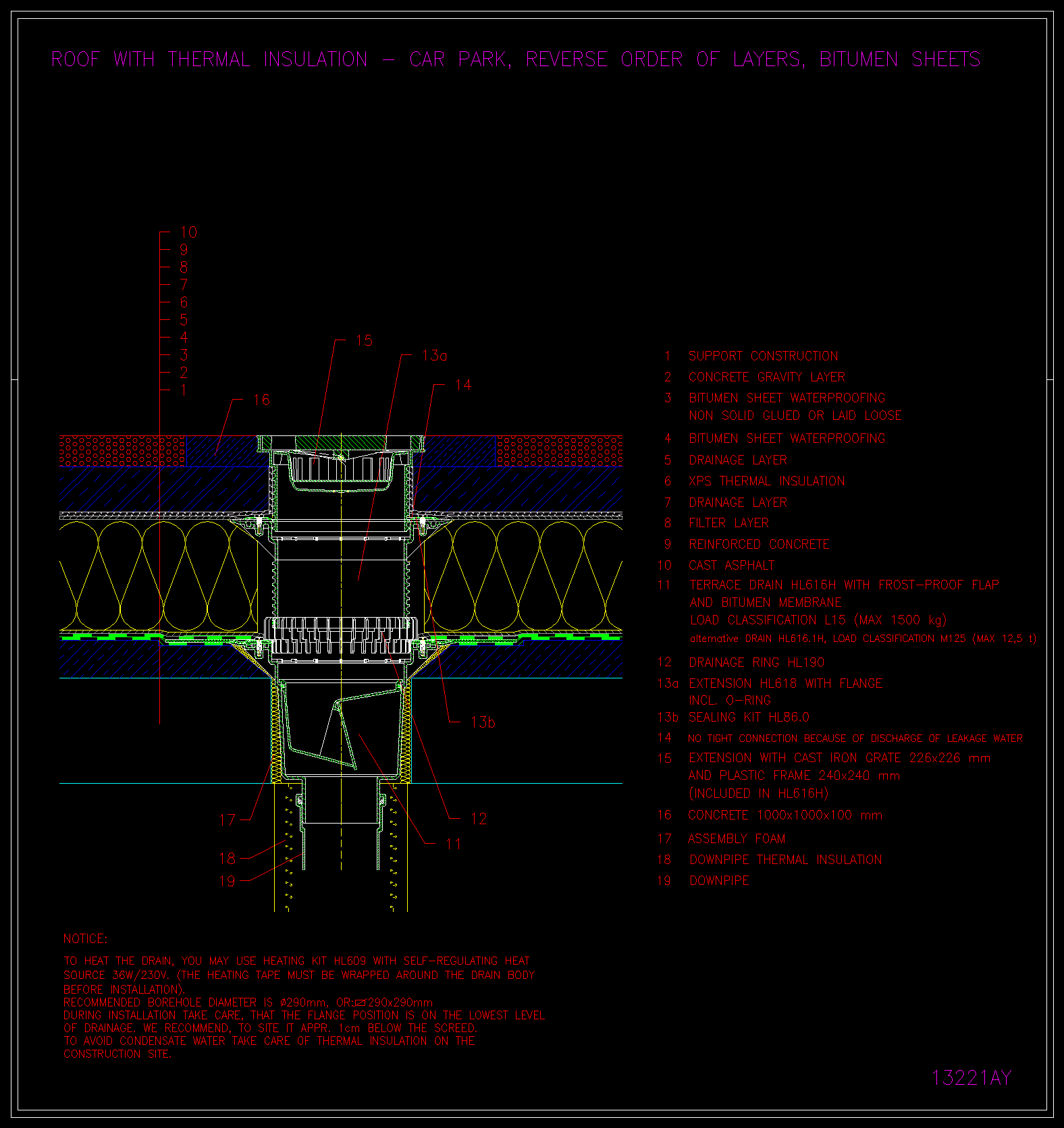

výkres 13221ay

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

HL618

HL86.0

HL190

HL620

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníParkovištěHydroizolace z asfaltových pásůkotvená drenážní vrstva(HL350.1)střechy od 25m2
