výkres


ZvětšitDXFPDF

Detail

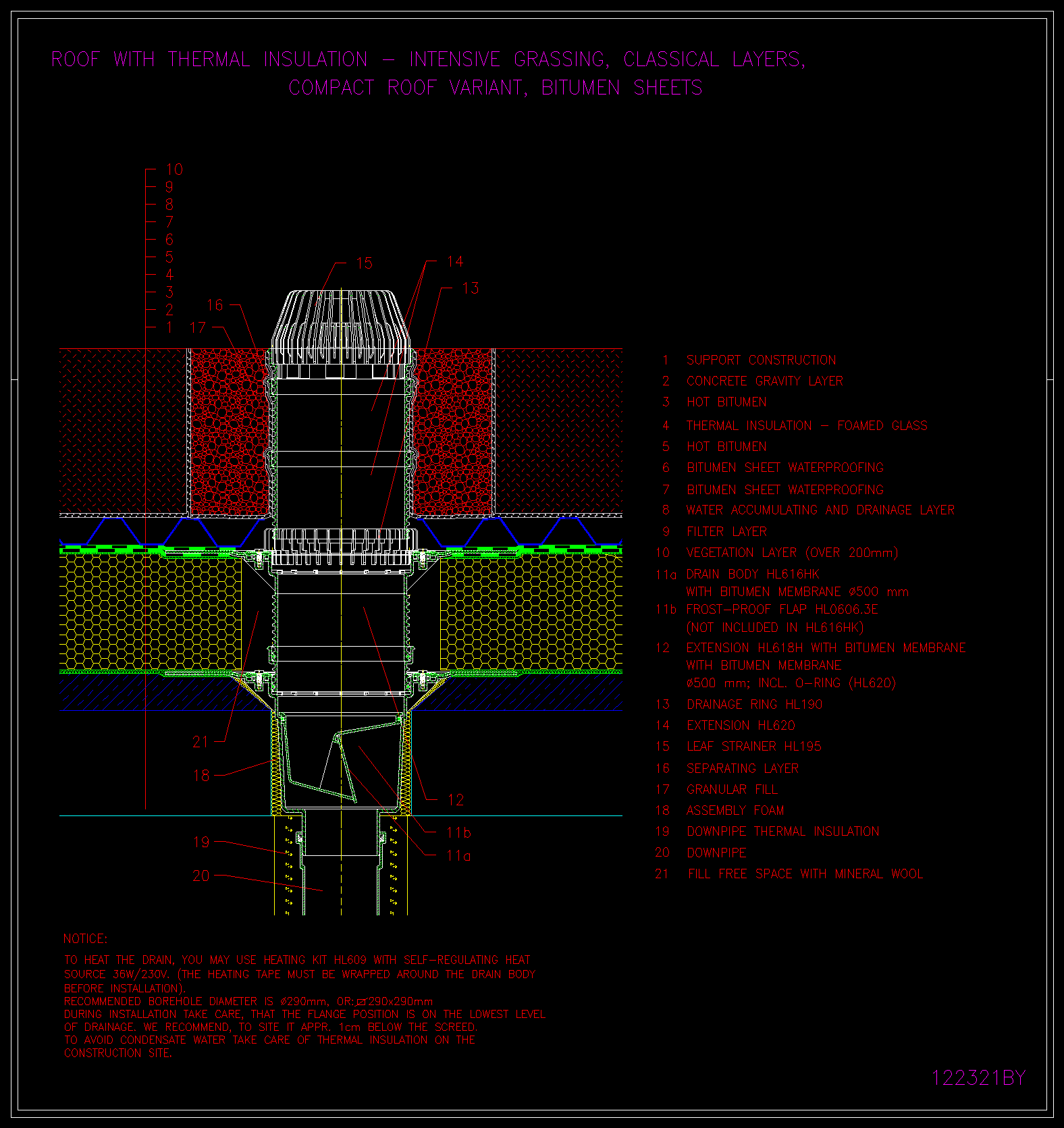

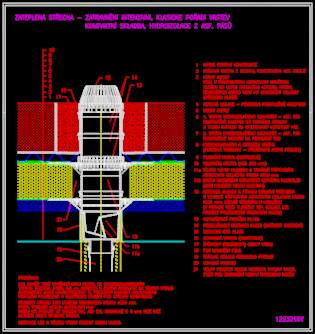

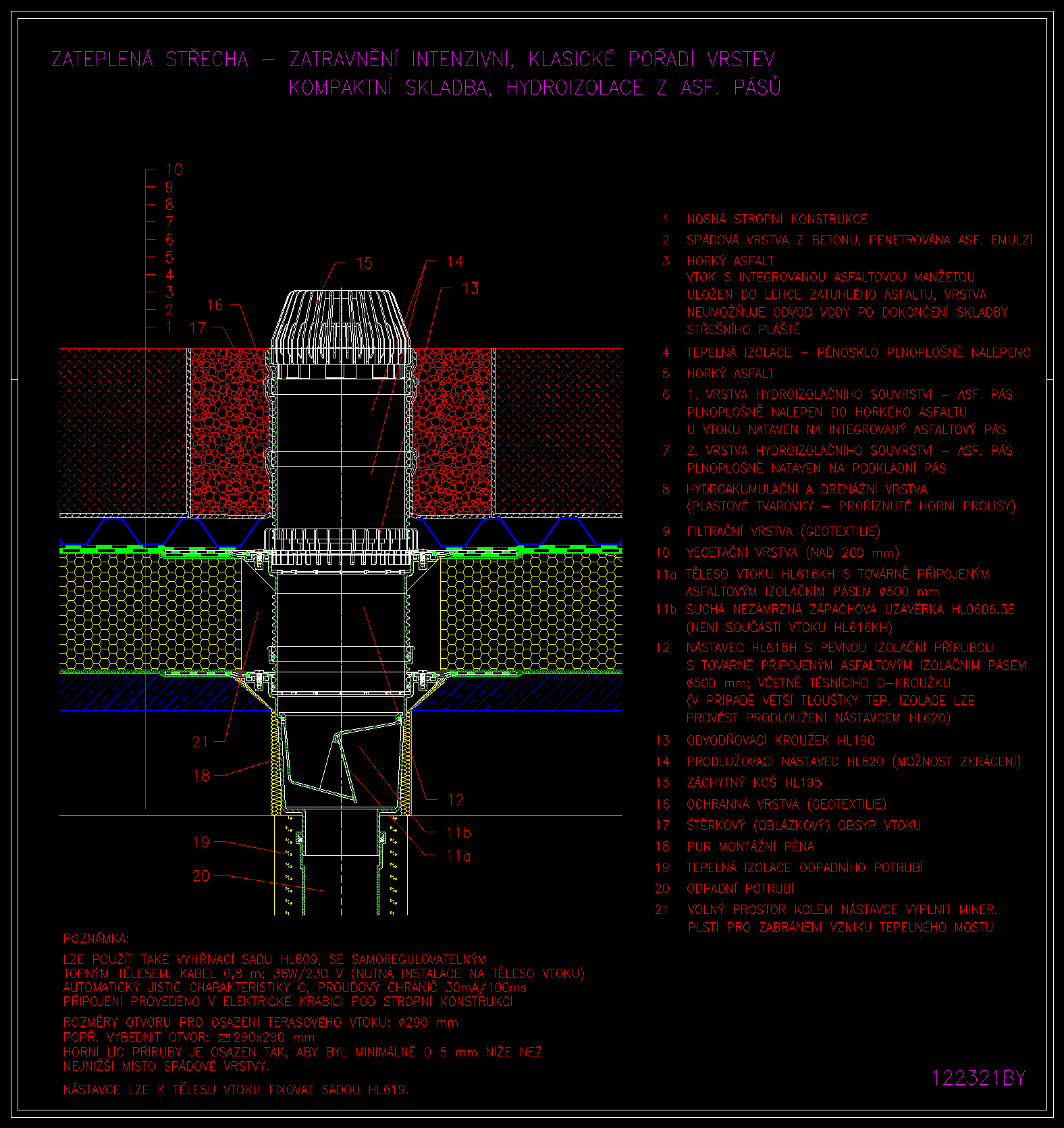

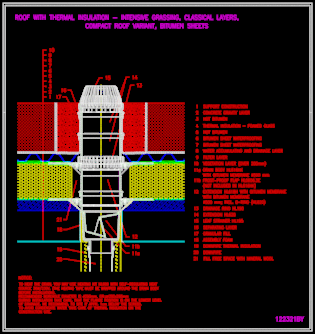

výkres 122321by

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace asfaltový pás s atestem FLL plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616KH

HL618H

HL190

HL620

HL0606.3E

HL195

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníZatravněníIntenzivníHydroizolace z asfaltových pásůVarianta kompaktní střechystřechy od 65m2
