Çizim


BüyütDXFPDF

Detail

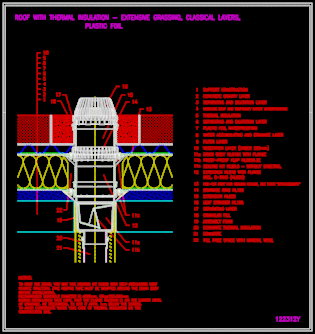

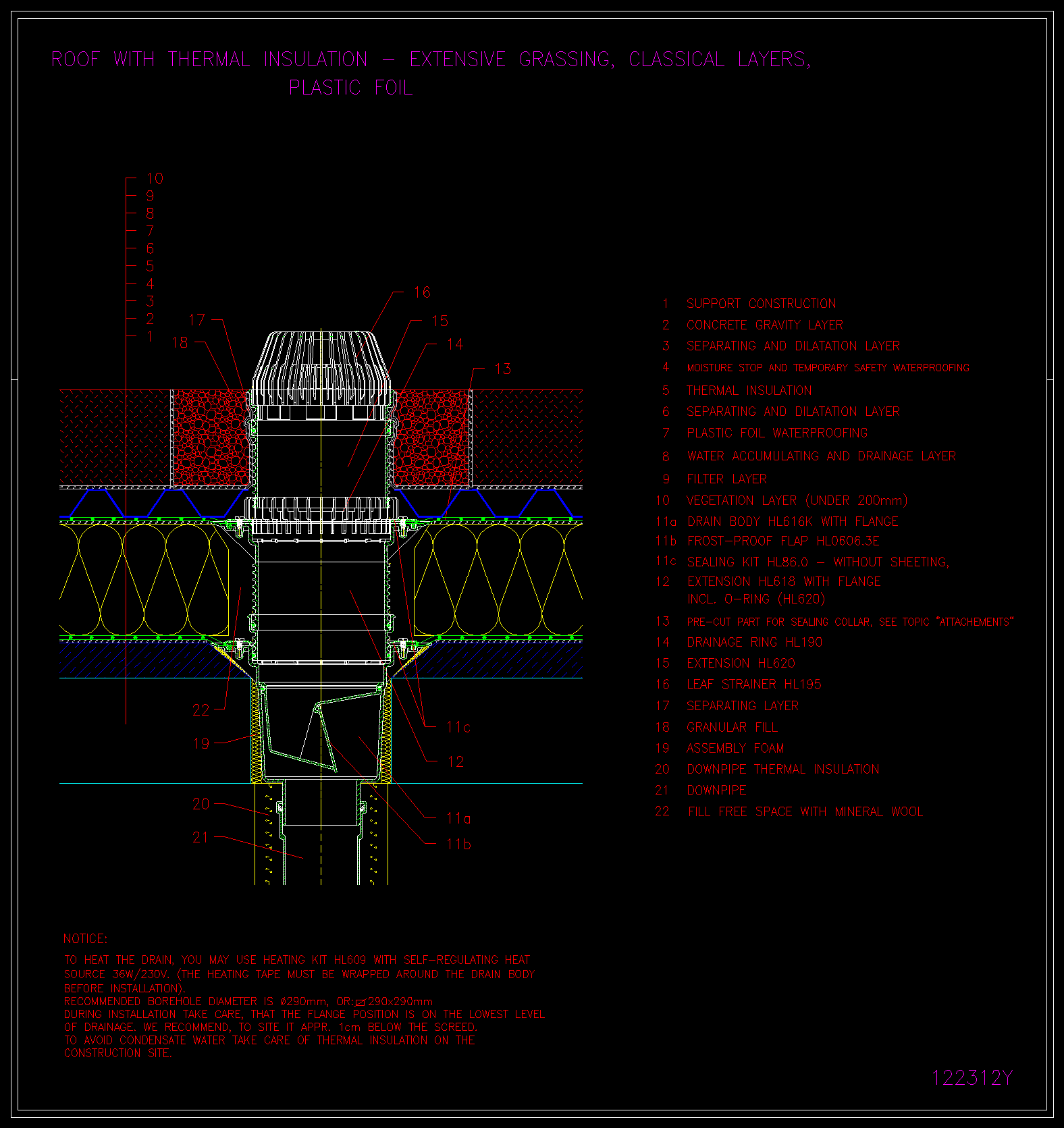

Çizim 122312y

Çatı yapının kesimi

· 200 mm kadar bitki tabakası
· Filtre katmanı
· Geri tutma katmanı
· Drenaj katmanı
· Ayırıcı katman
· Su yalıtımı - Düz çatı kurallarına uygun plastik folyosu - Köke dayanaklı
· Isı yalıtımı
· Buhar yalıtımı ve geçici, su gecirmeyen güvenlik izolasyonu
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL616K

HL618

HL86.0

HL190

HL620

HL0606.3E

HL195

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
Yardım
Içindekiler Tek katmanlı düz çatılar Isı yalıtımlı klasik sıçak çatıyürünebilir-YeşillendirilmişInce yeşillendirilmişSu yalıtımı - Plastik folyosu65m2 üzeri alanların drenajına uygun2
