Provozní střechy (vtoky se zápachovou klapkou)


Detail

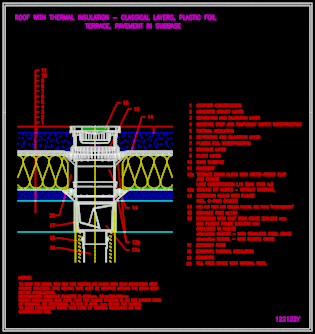

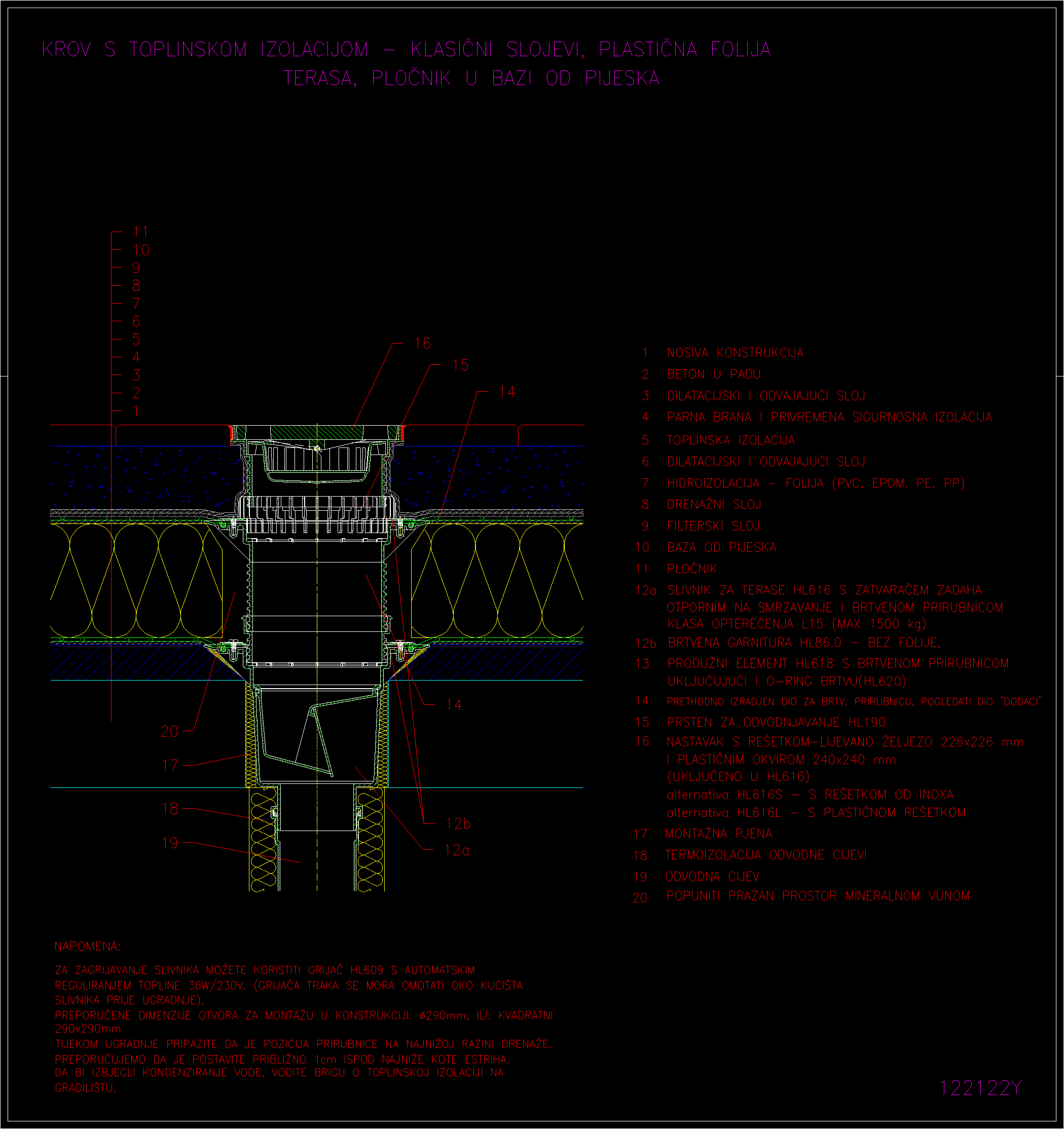

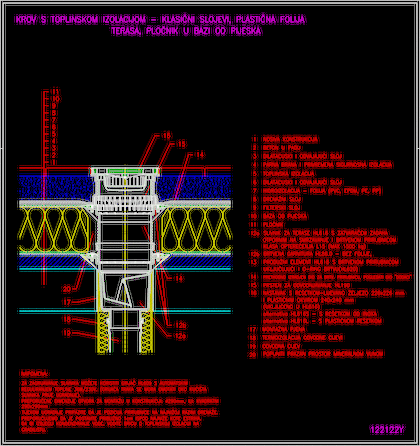

výkres 122122y

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· hydroizolace plastová folie volně položena
· separační a dilatační vrstva
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616

HL618

HL86.0

HL620

HL190

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
