výkres


ZvětšitDXFPDF

Detail

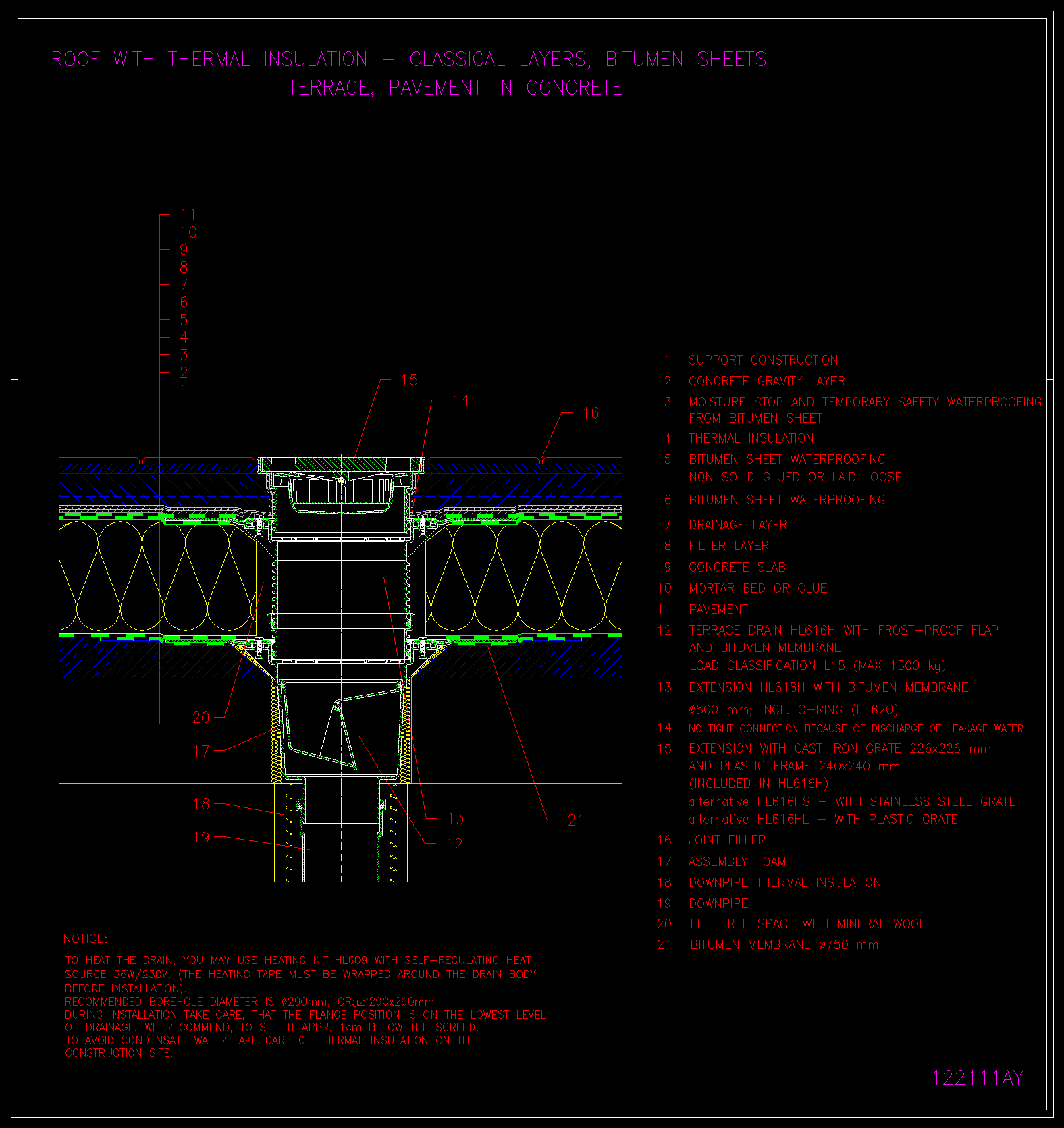

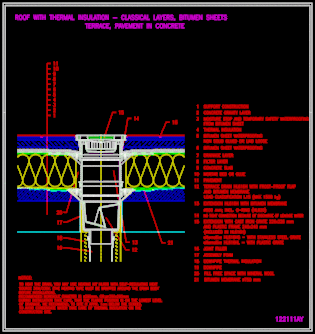

výkres 122111ay

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

HL618H

HL620

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníTerasyDlažba do betonuHydroizolace z asfaltových pásůVarianta klasického složení střešního pláštěstřechy od 65m2
