Içindekiler → Tek katmanlı düz çatılar → Soğuk çatı → yürünebilir- → Otopark yeri → Klasik yapı → Su yalıtımı - Plastik folyosu → 25m2'e kadar alanların drenajına uygun2

Çizim


BüyütDXFPDF

Detail

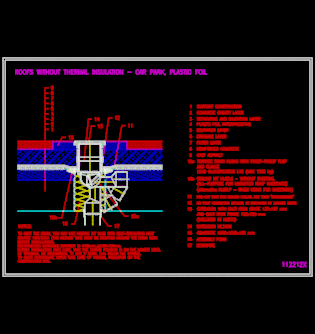

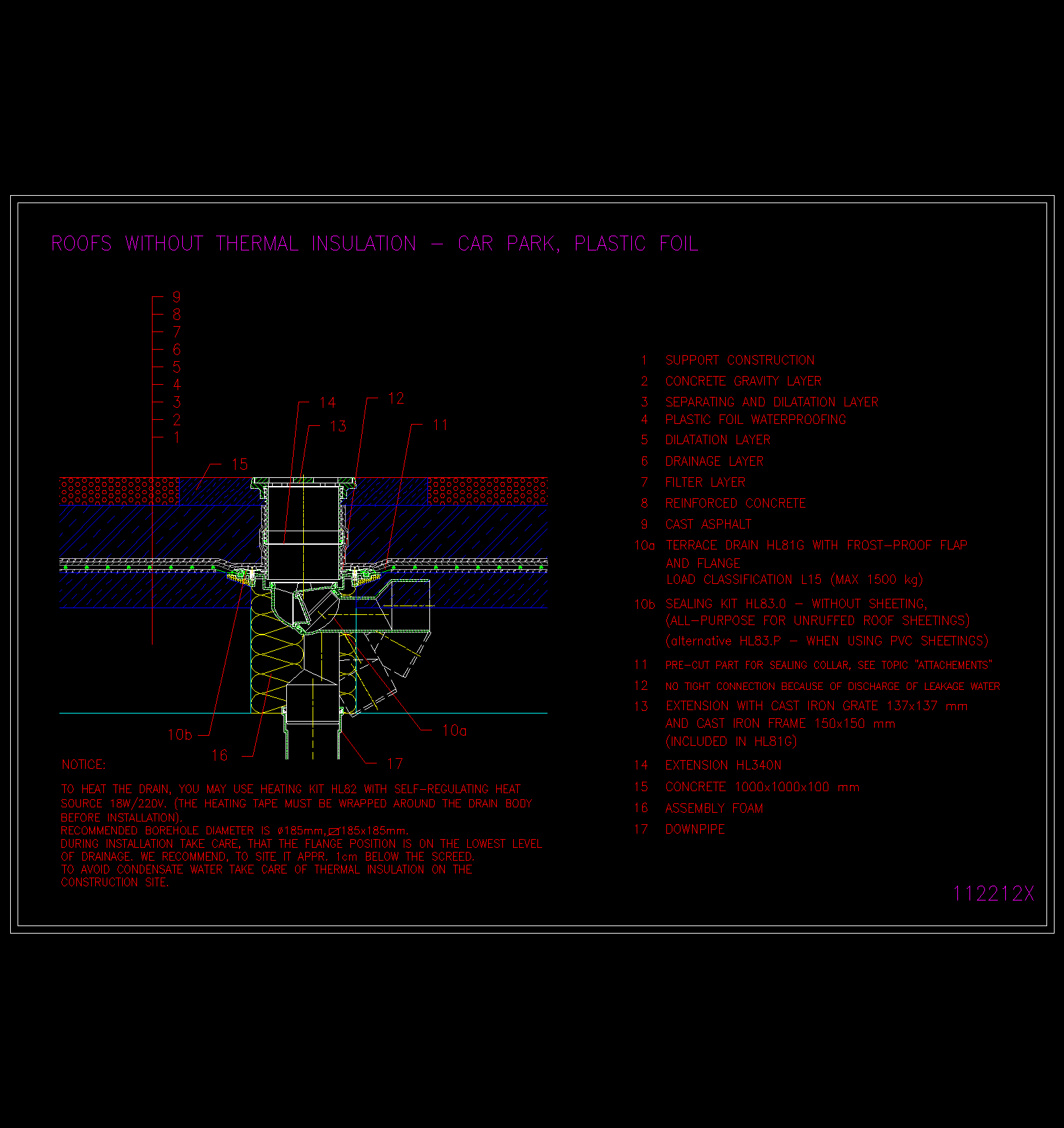

Çizim 112212x

Çatı yapının kesimi

· Asfalt
· Betonarme
· Filtre katmanı
· Drenaj katmanı
· Dilatasyon katmanı
· Su yalıtımı - Düz çatı kurallarına uygun plastik folyosu
· Ayırıcı ve dilatasyon katmanı
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL81G

HL83.0

HL340N

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
