Detail

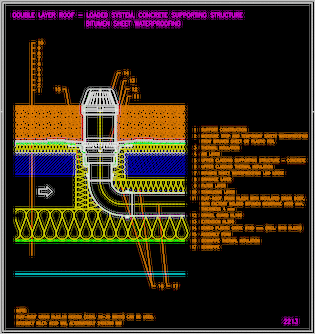

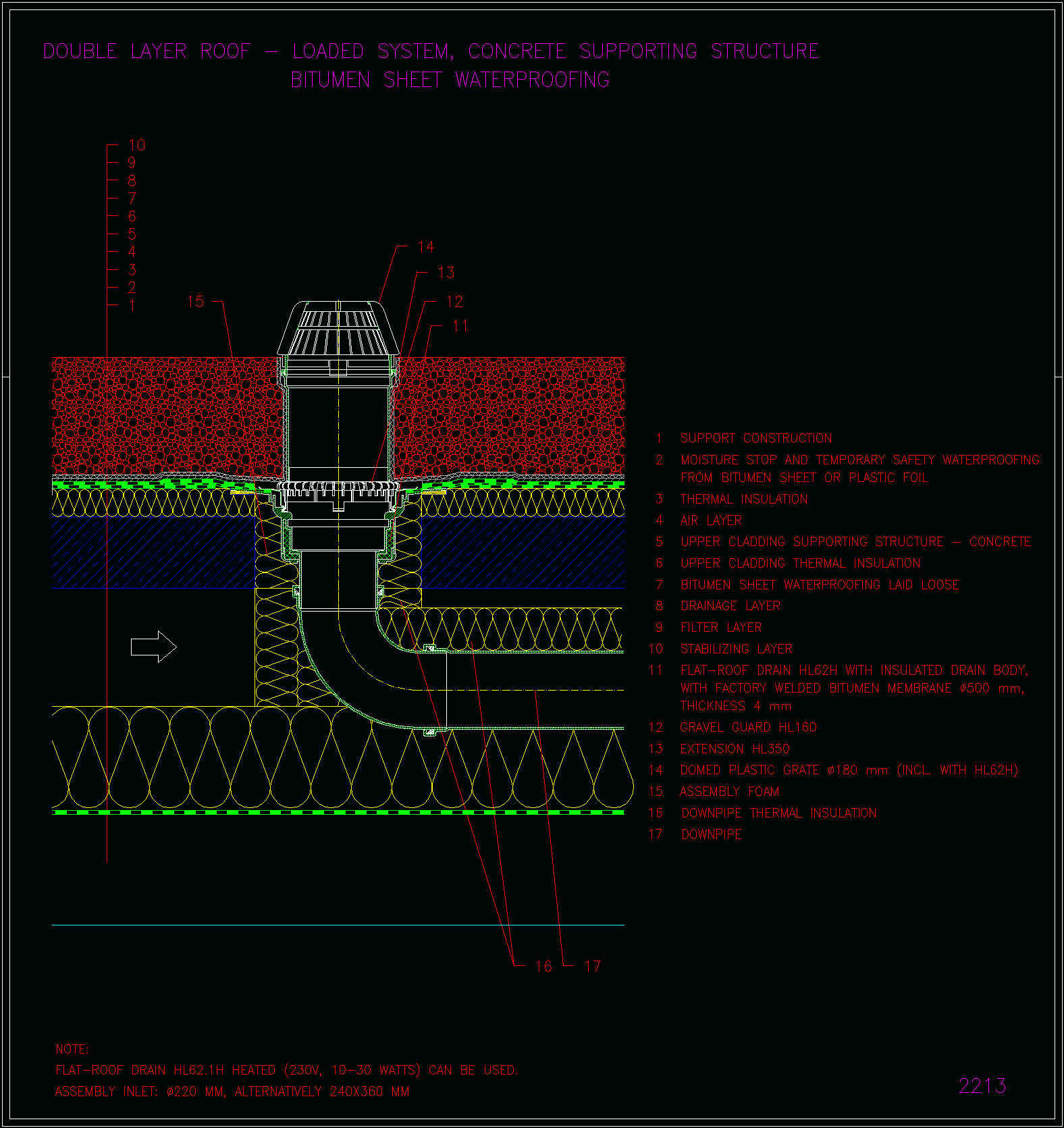

Çizim 2213

Çatı yapının kesimi

· Stabilizasyon katmanı
· Filtre katmanı
· Drenaj katmanı
· Su yalıtımı - Düz çatı kurallarına uygun bitüm folyosu
· Isı yalıtımı
· Üst tavan kabuğun taşıyıcı yapısı (beton veya trapez sac)
· Hava katmanı
· Isı yalıtımı
· Buhar yalıtımı
· Alt tavan kabuğun taşıyıcı yapısı

Tavsiye edilen ürünler

HL62H

HL160

HL350

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
Yardım
Içindekiler Havalandirilmiş düz çatılar Üst katman ısı yalıtımsızSu yalıtımı - Bitüm folyosuYüklenmiş sistem
