výkres


ZvětšitDXFPDF

Detail

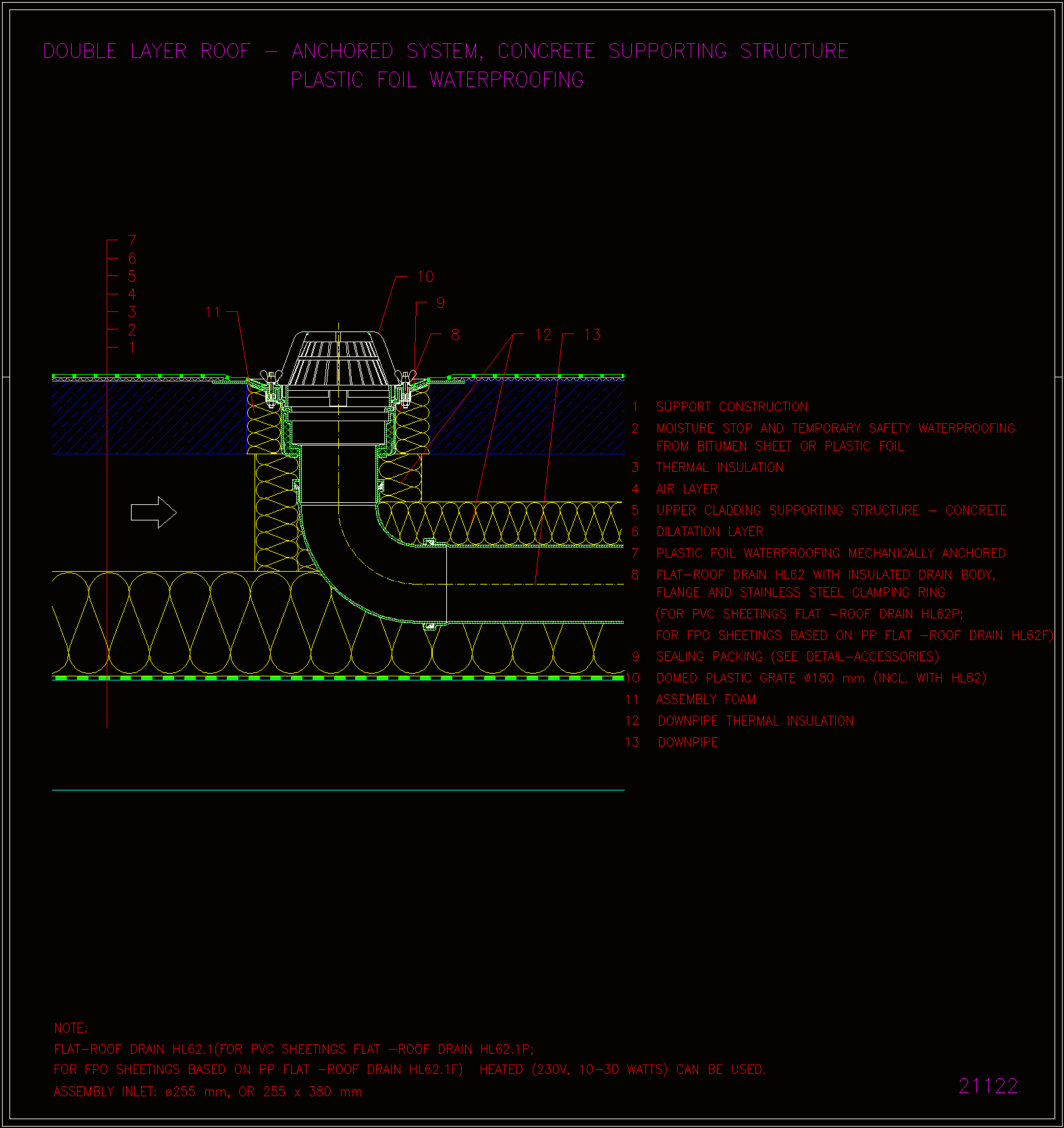

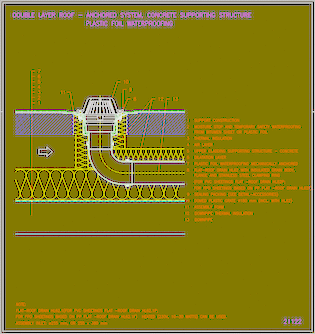

výkres 21122

řez vrstvou

· hydroizolace plastová fólie
· separační a dilatační vrstva
· betonová nosná konstrukce horního pláště
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL62

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahDvouplášťové střechyBez tepelné izolace horního pláštěNosná konstrukce horního pláště - betonHydroizolace z umělohmotných fóliíKotvený systém
