Obsah → Dvouplášťové střechy → Bez tepelné izolace horního pláště → Nosná konstrukce horního pláště - beton → Hydroizolace z asfaltových pásů → Zatěžovaný systém

výkres


ZvětšitDXFPDF

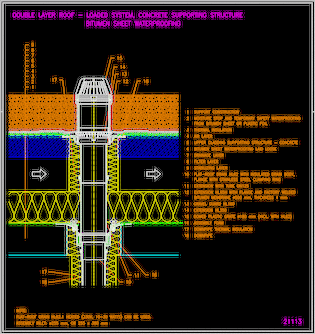

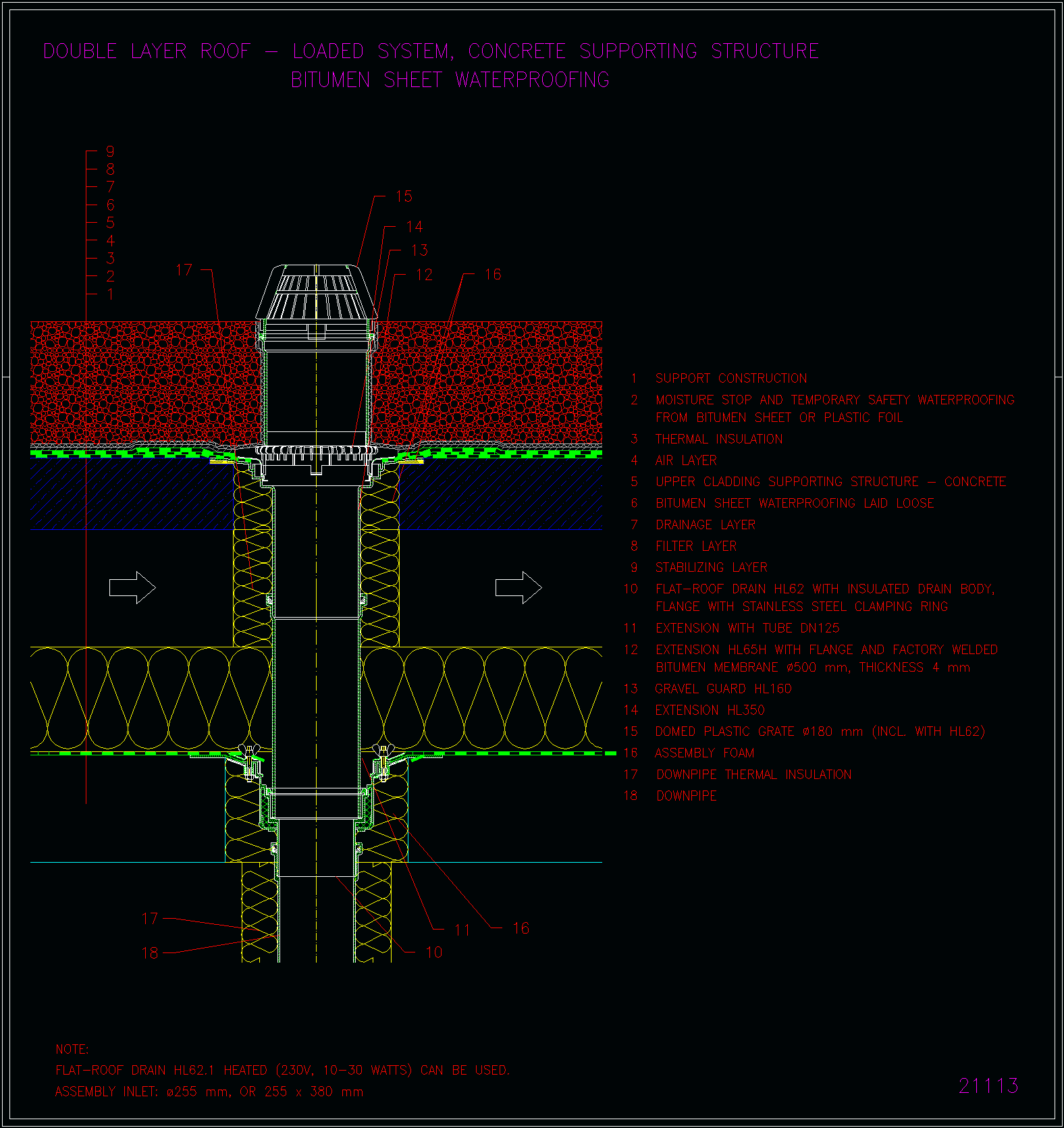

Detail

výkres 21113

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás volně položen
· dilatační vrstva
· betonová nosná konstrukce horního pláště
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL62

HL65H

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
