Detail

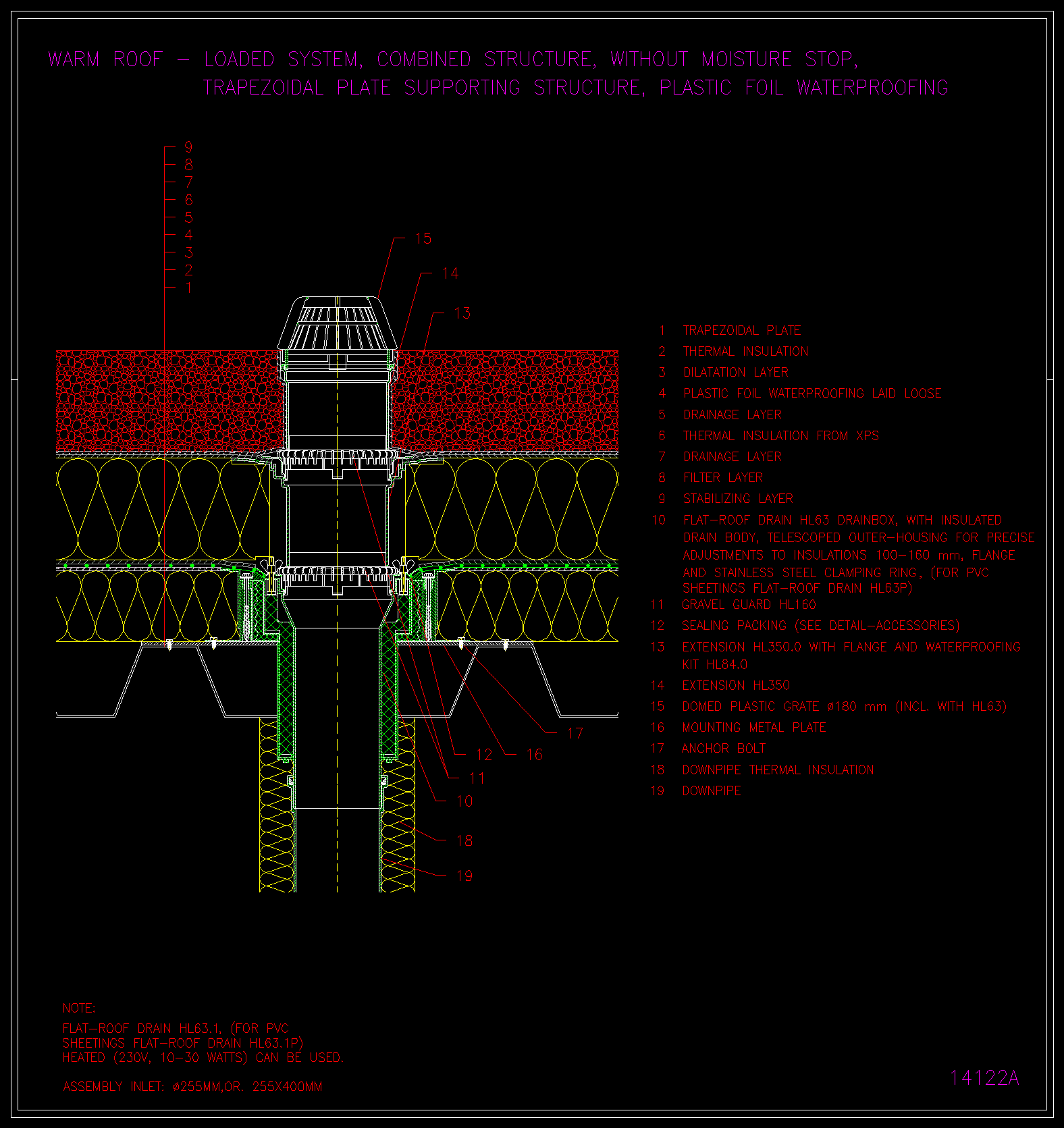

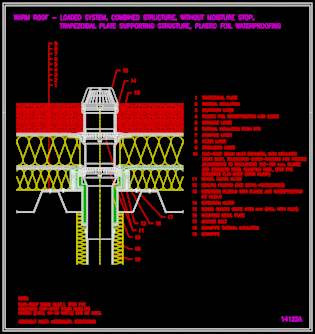

Çizim 14122a

Çatı yapının kesimi

· Stabilizasyon katmanı
· Filtre katmanı
· Drenaj katmanı
· Isı yalıtımı XPS
· Drenaj fonksiyonlu ayırıcı katmanı
· Su yalıtımı - Düz çatı kurallarına uygun plastik folyosu
· Isı yalıtımı
· Trapez sac

Tavsiye edilen ürünler

HL63

HL63P

HL160

HL350

HL350.0

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
