Provozní střechy (vtoky se zápachovou klapkou)

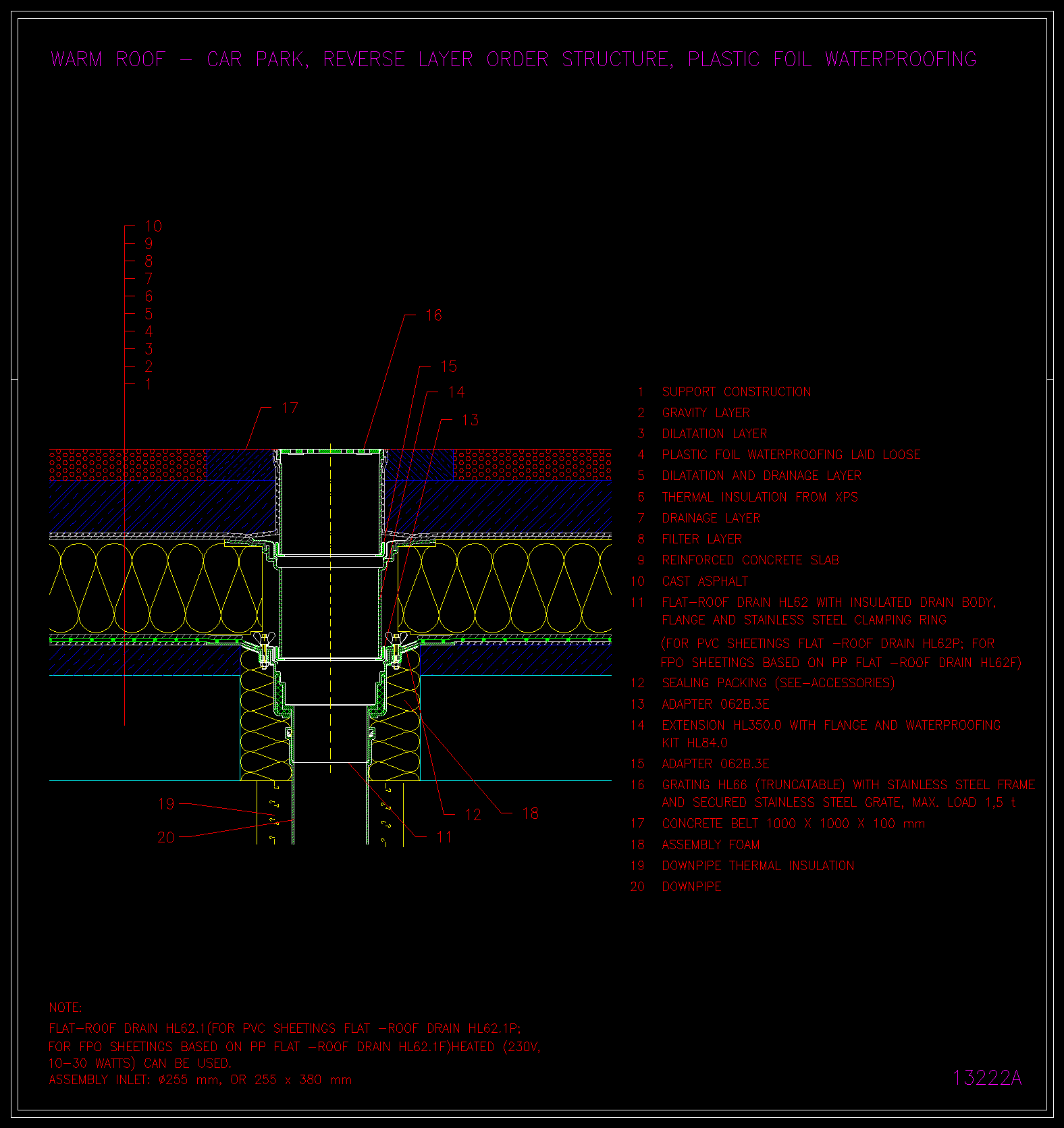

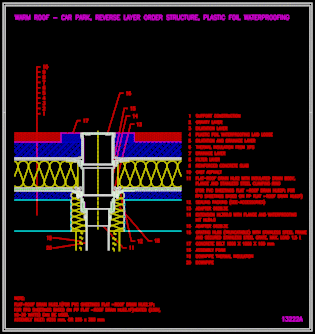

Detail

výkres 13222a

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL66

HL160

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
