výkres


ZvětšitDXFPDF

Detail

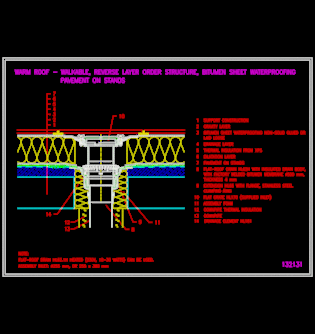

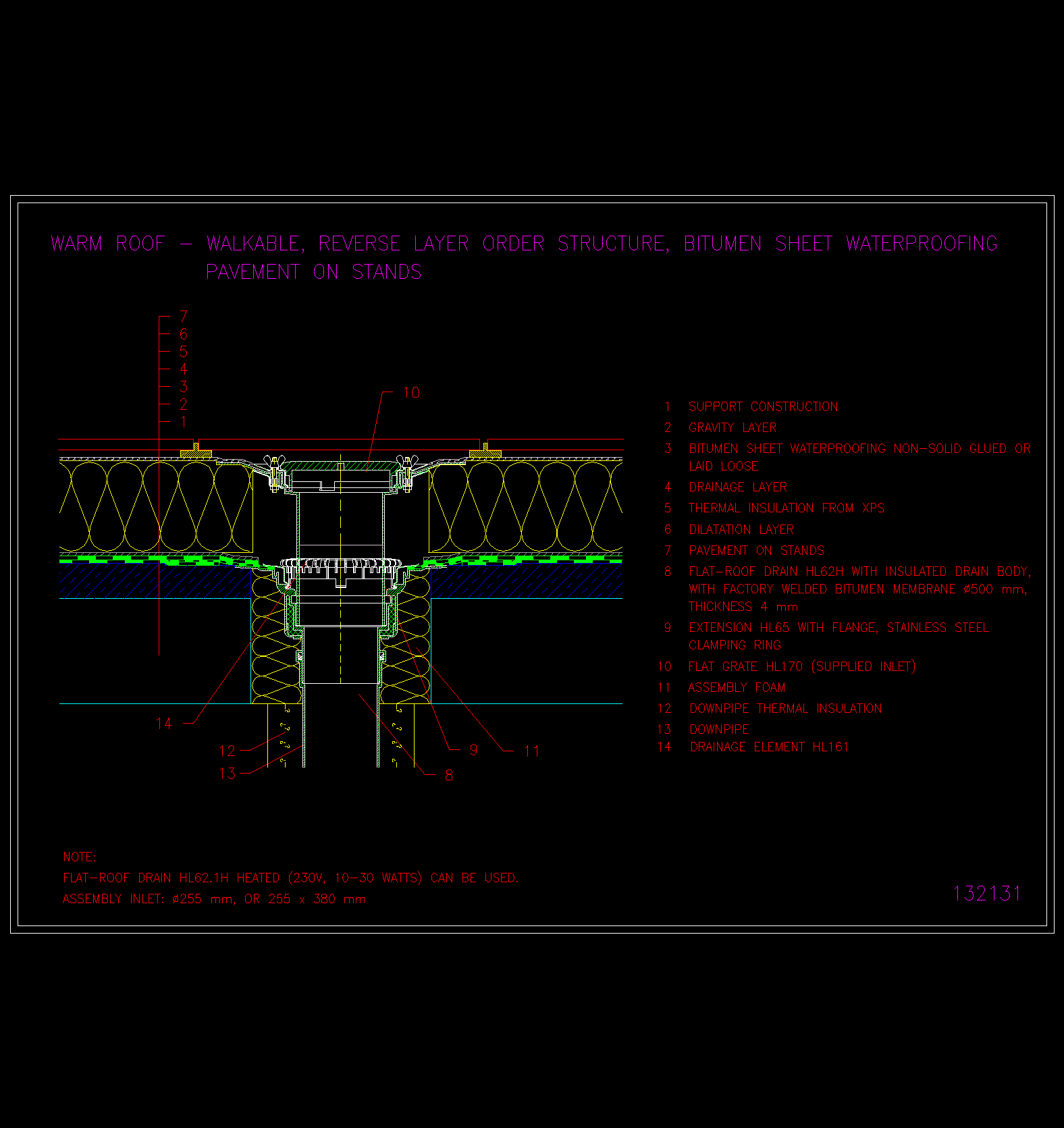

výkres 132131

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65

HL161

HL170

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
